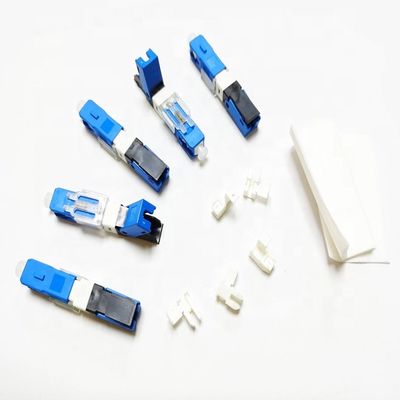

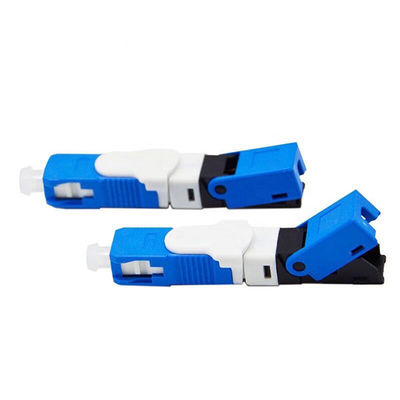

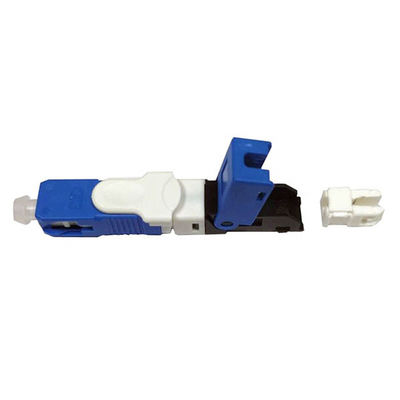

Os conectores de fibra ótica plásticos de FTTH, 2*3mm rápidos conectam conectores da fibra ótica
Detalhes do produto
| Nome do produto: | Conector rápido do SC UPC da fibra ótica | Cor: | Azul |
|---|---|---|---|
| Aplicação: | Rede de FTTH FTTB FTTX | Perda do retorno: | ≥50dB |
| Perda de inserção: | ≤ 0.3dB | ||
| Destacar |
conectores de fibra ótica plásticos de 2*3mm,2*3mm rápidos conectam conectores da fibra ótica,conecte rapidamente conectores da fibra ótica |
||
Descrição do produto
Da fibra rápida do conector do SC UPC de ESC250D conector rápido
Descrição do produto
O conector rápido (conector do conjunto de campo ou conector terminado campo da fibra, rapidamente conector da fibra do conjunto) é um campo revolucionário - o conector de fibra ótica instalável que não exige nenhuma cola Epoxy e nenhum lustro. O projeto original do corpo patenteado da tala mecânica incorpora um topo fábrica-montado da fibra e uma virola cerâmica pre-lustrada. Usando este conjunto no local
conector ótico, é possível melhorar a flexibilidade do projeto prendendo ótico assim como reduzindo o tempo exigido para a terminação da fibra. As séries rápidas do conector são já uma solução popular para a fiação ótica dentro das construções e dos assoalhos para aplicações do CCTV de LAN& e FTTH.
Especificação
| Nome | Especificação |
| Tipo da fibra | Único modo ou multi modo |
| Aplicável para | FTTH interno ou exterior |
| Diâmetro do cabo | 2*3mm |
| Diâmetro do núcleo de Cermic | 2.499±0.002mm |
| Concentricidade do núcleo cerâmico | ≤0.5um |
| Material das peças plásticas | PBT (Principal-corpo); PEI (núcleo interno); Tampão de poeira (PE) |
| Material da mola | 304 |
Cara introduzida da extremidade
1. Método da inspeção da cara da extremidade da tomada: teste do instrumento 100% da inspeção do fim 400#.
2. Mapa de esboço regional.
3. Exigência da cara da extremidade.
| Defeito da região | Região A (0~25um) |
Região B (25~125um) |
Região C (125~250um) |
| Risco | Permita um risco não mais do que o núcleo da fibra e o width≤1um | Permita dois scratchs e o width≤2um | Permita cinco scratchs e ≤ 2um da largura |
| Salpico | Permita um salpico não mais do que o núcleo da fibra e o diameter≤1um | Permita dois salpicos e o diameter≤2um | Permita dois salpicos e o ≤ 5um do diâmetro |
| Avental | Entre a área B e a área C, permita o avental que largura da abertura menos do que 5um; e o comprimento do avental é menos de 30% do perímetro da extremidade da fibra |
||
Cara 3D da extremidade do núcleo da inserção
| PC | UPC | |
| Altura da fibra (nanômetro) | -100~+50 | -100~+50 |
| Curvatura de Radiusof (milímetros) | 5~12 | 10~25 |
| Offset do vértice (um) | ≤50 | |
| Erro do ângulo (°) | ±0.3 | |
Comprimento de corte da fibra
Anexo uns, testes ambientais
| Projeto | Condição de teste | Posicione | Monitorando a proporção |
| Alta temperatura | 85℃, 96H | ≤ 0.2dB de ΔIL | Monitoração aleatória de WIP 5pcs |
| Baixa temperatura | -25℃, 96H | ≤ 0.2dB de ΔIL | |
| Laço | -25~+85℃, 3.5H/Cycle, laço 40times | ≤ 0.2dB de ΔIL | |
| Quente e úmido | 110℃, 90%RH, 2 pressão atmosférica, 96H | ≤ 0.2dB de ΔIL | |
| Imersão | 43ºC, PH5.5, 168H | ≤ 0.2dB de ΔIL |
Anexo dois, teste mecânico
| Projeto | Condição de teste | Posicione | Monitorando a proporção |
| Para atacar | 1.8m, três axiais, 8 vezes/axiais | ΔIL≤0.2dB | Monitoração aleatória de WIP 5pc |
| Vibração | 10 a 50HZ, 45 vezes /min, amplitude 0.75mm, três axiais. Cada 30min axial | ΔIL≤0.2dB | |
| Reverso | Máquina 20 da distância a 28cm, + 180 graus, 6s/épocas, 25 vezes | ΔIL≤0.2dB | |
| elástico | A distância da tomada é 20 a 28cm, 1min, e a carga são 50N |
ΔIL≤0.2dB |
