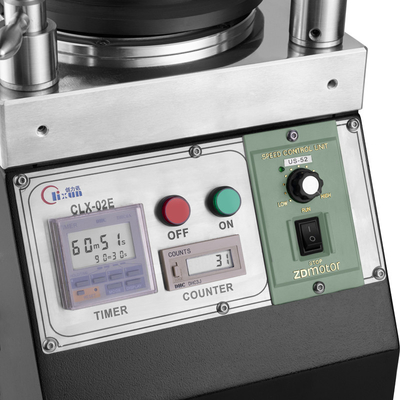

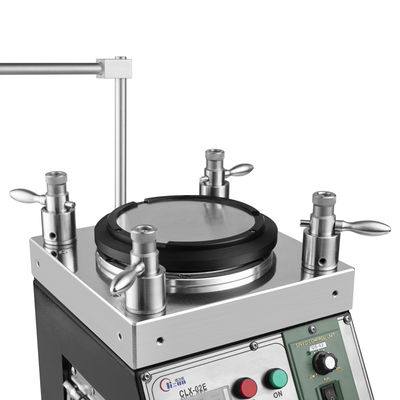

CLX-02E Máquina de polimento de fibra óptica de fibra óptica
Máquina de polimento de fibra óptica FTTH OEM Alta eficiência Velocidade ajustável
Descrição do produto da máquina de polimento de conectores de fibra óptica
Máquina de polimento de fibra óptica tipo de pressão é uma máquina especialmente para polir todos os tipos de conectores de fibra óptica, como o cordão de patch de fibra óptica, pigtail, cordão de patch de fita / pigtail,para a adição de conectores para o divisor de PLC, fibra de energia, fibra de vidro, e fibra é o pré-terminal conectores rápidos.como a máquina de corte de cabo de fibra óptica, microscópio de fibra óptica, forno térmico, máquina de enxaguamento, testador de perdas de inserção e de retorno, limpador ultra-sônico, etc., para construir uma linha de produção de cordões de parâmetro, coxa,fibras pré-terminais para o conector rápido.
Máquina de produção de cordão de parche Características do produto
1Equipamento de polimento de fibra óptica de alta precisão.
2Pode mudar rapidamente os pinos de polir.
3Os trilhos de polir obedecem à órbita do planeta. A velocidade de rotação de polir é ajustável com normalmente 80RPM-140RPM.
4A capacidade máxima de polimento é de 48 unidades para os conectores MU e LC e de 36 unidades para os conectores SC, FC e ST.
5. Alta eficiência, o primeiro rendimento de passagem para a qualidade da face final atingir 98% 100%
6. A fixação de polimento de fibra é estrutura IPC, compressão independente de cada conector. A taxa de passagem de polimento de conector de fibra óptica 3D> = 98% (100% típico, de acordo com a IEC),
7Perda de retorno de APC ≥ 60 dB, PC ((UPC) perda de retorno ≥ 55 dB, Perda de inserção ≤ 0,20 dB (típica)
8O material de aço inoxidável de alta qualidade após tratamento térmico garante a alta precisão e durabilidade da máquina,Excelente estabilidade, Vida útil de oito ou dez anos
Máquina de polir cabos de fibra ópticaEspecificações
|
1Tipo de máquina
|
CLX-02E
|
|
2. Tamanho da máquina
|
290 mm ((L) * 220 mm ((W) * 340 mm ((H)
|
|
3Peso líquido
|
28 kg
|
|
4. Entrada de energia
|
110~120VAC 220~230VAC 50Hz/60Hz
|
|
5Energia elétrica
|
126 W
|
|
6Umidade relativa
|
15% ~ 85%
|
|
7Temperatura de trabalho
|
8°C a 45°C
|
|
8. O.D. da placa de rotação
|
127 mm ((5 polegadas)
|
|
9. Configurações de tempo
|
99 min 99 sec (máximo)
|
|
10Velocidade para placa de rotação
|
140 rpm/min
|
|
11. Altura do salto de placa
|
< 10 um
|
|
12Configuração de pressão
|
Libração de 50 dB
|
|
13- Falta de ruído
|
Libração de 50 dB
|
|
14. Situação de trabalho
|
0.25g 5~100Hz 10min
|
|
15. Status de parada
|
0.50g 5~100Hz 10min
|
|
Efeito de polir
1Resultados da inspecção da face final da fibra:
Poluição de alta qualidade da face final, sem manchas brancas, sem arranhões, a borda da fibra é claramente visível
2Resultado do ensaio ILRL:
| Tipo de conector |
SM/UPC |
SM/APC |
MM/UPC |
| Perda de inserção |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Perda de retorno |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
3Resultado do teste de geometria:
| - Não, não. |
Parâmetros |
Critério UPC |
Critério APC |
| 1. |
Raio de curvatura |
5-25 mm |
5-12 mm |
| 2. |
Deslocamento do ápice |
0-50 μm |
0-50 μm |
| 3. |
Altura da fibra |
-100 ~ + 50 μm |
-100 ~ + 50 μm |
| 4. |
Ângulo |
n/a |
80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
A Shenzhen Chuanglixun Optoelectronic Equipment Limited foi fundada em 2010, localizada em Shenzhen, China.
A Chuanglixun está focada no campo das soluções de polimento de fibra óptica.fornecer processo de polimento completo e materiais para todos os tipos de conectores de fibra ópticaA Chuanglixun poderia fornecer os conjuntos completos de equipamentos de produção para cabos de fibra óptica, tais como polimento de fibra óptica, microscópio de inspecção da face final, inspecção funcional e detecção,matérias-primas como cabos e conectores de fibra óptica, ferramentas de processamento e consumíveis de limpeza.
Durante os últimos 14 anos, temos sido compostos por um grupo de experientes profissionais de fibra óptica nas áreas de polir e montagem de conectores, instalação externa da planta, sistema de transmissão,DatacomPodemos fornecer não só produtos, mas também serviços técnicos e apoio de I & D.A Shenzhen Chuanglixun Optoelectronic Equipment Limited está disposta a ser o seu parceiro para reduzir os custos de produção e melhorar a eficiência da produção..
Sobre o transporte marítimo
Normalmente usamos DHL, FEDEX, UPS, EMS, TNT ou Sea, estas são as maiores empresas de transporte do mundo, você pode nos fornecer sua conta de correio,Nós vamos ajudá-lo a escolher o mais barato e o mais barato de acordo com a quantidade
Perguntas frequentes
1É uma fábrica ou um comerciante?
Somos uma fábrica.
2Qual é o seu MOQ?
......MOQ 1 peça.
3Você fornece serviços de amostra?
Sim, forneceremos amostras.
4Como é que me vais enviar?
Vamos passar de 4 a 6 dias via DHL ou FedEx. Prolongado adequadamente com base na quantidade de encomenda
5Como é que pagamos?
...... Reservar com antecedência ou métodos de pagamento múltiplos, tais como T / T e T / L.
6Quanto tempo dura a garantia do seu produto?
......O período de garantia é de 1 ano (o período de garantia incluirá reparações gratuitas, exceto para os consumíveis).Os acessórios continuarão a ser fornecidos e serão cobrados ao custo..
7Você fornece serviços personalizados?
......Sim, nós fornecemos serviços personalizados, de acordo com os requisitos do cliente e descrição
