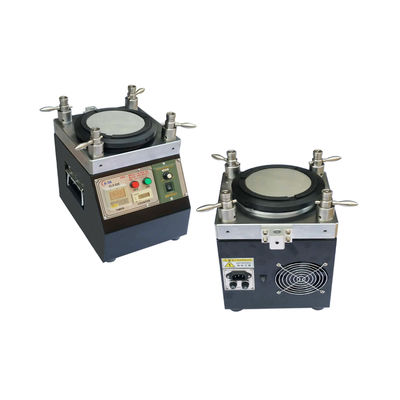

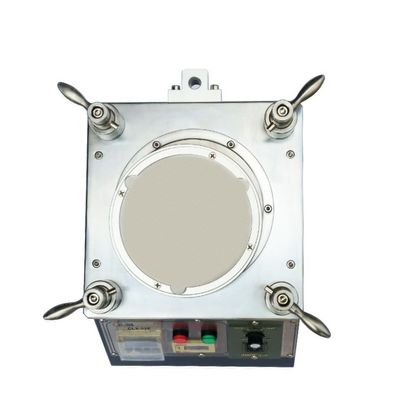

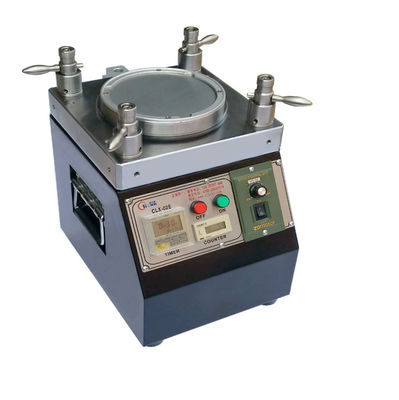

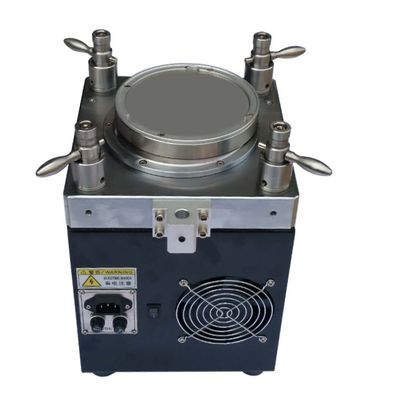

Máquina de polimento de fibra óptica de alta precisão com velocidade ajustável de 140 RPM para 48 conectores MU/LC e 36 SC/FC/ST
Detalhes do produto
| Tensão: | 110 ~ 230 VCA 50 Hz/60 Hz | Poder: | 126w |
|---|---|---|---|
| Peso: | 27kg | Dimensões: | C 240 mm x L 240 mm x A 260 mm |
| Tipo de conector: | SC/FC/ST/LC/E2000/SMA905/MU | Temperatura de trabalho: | 8°C-45°C |
| OD da placa de rotação: | 127 mm (5 polegadas) | Configurações de tempo: | 99 min 99 sec (máximo) |
| Velocidade de rotação: | 140 RPM | Salto da placa: | < 10="" um=""> |
| Configuração de pressão: | 21 ~ 36 N/cm2 | Nível de ruído: | < 50="" dB=""> |
| Vibração de status de trabalho: | 0,25g 5~100Hz 10min | Parando a vibração de status: | 0,50g 5~100Hz 10min |
| Umidade relativa: | 15%~85% | ||
| Destacar |
Máquina de polir de fibra óptica com velocidade ajustável de 140 RPM,Máquina de polir cordão de remendo de 48 peças de capacidade MU/LC,36 peças de polidora de conectores de fibras de capacidade SC/FC/ST |
||
Descrição do produto
- Equipamento de polimento de fibra óptica de alta precisão

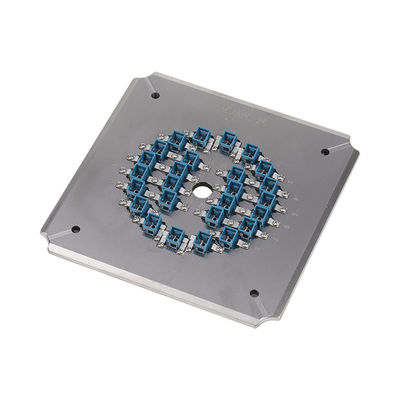

- Gabaritos de polimento de troca rápida para operação eficiente
- Trilhas de polimento de órbita planetária com velocidade de rotação ajustável (tipicamente 140RPM)
- Alta capacidade: 48 peças para conectores MU/LC, 36 peças para conectores SC/FC/ST
- Rendimento de primeira passagem de 98%-100% para qualidade da face final
- Fixação da estrutura IPC com compressão independente para cada conector
- Taxa de aprovação 3D ≥98% (tipicamente 100% por padrões IEC)
- Perda de retorno APC ≥60dB, perda de retorno PC(UPC) ≥55dB, perda de inserção ≤0,20dB (típico)
- Construção em aço inoxidável tratado termicamente para precisão e durabilidade (vida útil de 8 a 10 anos)
| Especificação | Valor |
|---|---|
| Tipo de Máquina | CLX-02E |
| Tamanho da Máquina | C 240mm × L 240mm × A 260mm |
| Peso Líquido | 28kg |
| Entrada de Energia | 110~230VAC 50Hz/60Hz |
| Potência Elétrica | 126w |
| Umidade Relativa | 15%~85% |
| Temperatura de Trabalho | 8℃~45℃ |
| D.E. da Placa de Rotação | 127 mm (5 polegadas) |
| Configurações de Tempo | 99 min 99 seg (Máx) |
| Velocidade da Placa de Rotação | 140 rpm |
| Altura do Salto da Placa | < 10 μm |
| Configuração de Pressão | 21 ~ 36 N/cm² |
| Nível de Ruído | < 50 dB |
| Tipo de Conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de Inserção | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Perda de Retorno | ≥55dB | ≥55dB | ≥30dB |
| Parâmetros | Critério UPC | Critério APC |
|---|---|---|
| Raio de Curvatura | 5-25mm | 5-12mm |
| Desvio do Ápice | 0-50μm | 0-50μm |
| Altura da Fibra | -100~+50μm | -100~+50μm |
| Ângulo | n/a | 8,00+/-0,50° |
