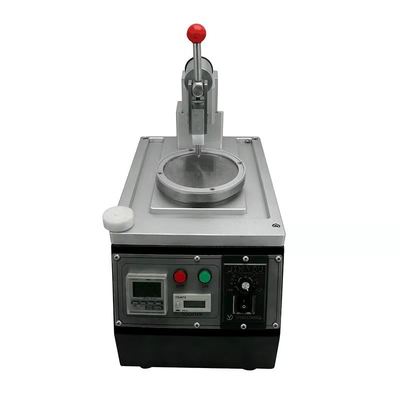

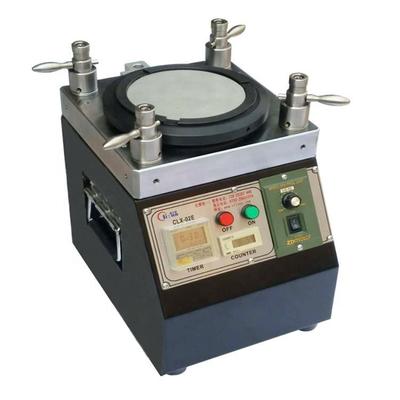

Máquina de Fabricação de Cordões de Patch de Fibra CLX02E - Máquina de Polimento de Fibra Óptica de Moagem de 4 Cantos
A Máquina de Polimento de Fibra Óptica é baseada em padrões universais internacionais e experiência prática de longo prazo. Ela excede os requisitos de geometria de face final GR-326 e se adapta à compressão de quatro cantos com a nova tecnologia de suporte I.P.C., produzindo os melhores resultados do setor. Esta máquina não apresenta variabilidade nos resultados ao polir 1 ou 24 conectores, instalação estável da estrutura e tamanho compacto. Projetada para necessidades de produção em massa, ela pode processar excelentes faces finais de conectores para conectores LC, SC, ST, FC, MTRJ, E2000, incluindo polimento angular.
Principais Características
Equipamento de polimento de fibra óptica de alta precisão
Dispositivos de polimento de troca rápida para operação eficiente
Trilhas de polimento de órbita planetária com velocidade de rotação ajustável (tipicamente 140RPM)
Alta capacidade: 48 peças para conectores MU/LC, 36 peças para SC/FC/ST
A taxa de rendimento na primeira passagem para a qualidade da face final atinge 98%~100%

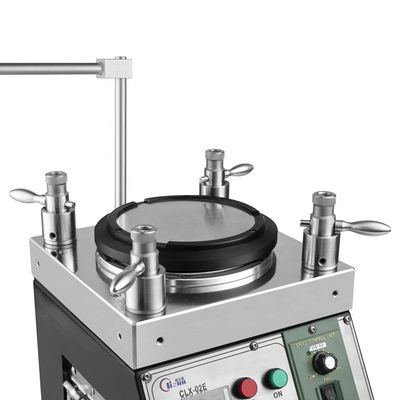

Fixação de polimento de fibra com estrutura IPC com compressão independente para cada conector
Taxa de aprovação 3D ≥98% (100% típico, de acordo com os padrões IEC)
Excelente desempenho: perda de retorno APC ≥60dB, perda de retorno PC(UPC) ≥55dB, perda de inserção ≤0,20dB (típico)
Construção em aço inoxidável de alta qualidade com tratamento térmico para precisão e durabilidade
Excelente estabilidade com vida útil de 8 a 10 anos
Especificações Técnicas
| Tipo de Máquina |
CLX-02E |
| Tamanho da Máquina |
C 240mm × L 240mm × A 260mm |
| Peso Líquido |
28kg |
| Entrada de Energia |
110~230VAC 50Hz/60Hz |
| Potência Elétrica |
126w |
| Umidade Relativa |
15%~85% |
| Temperatura de Trabalho |
8℃~45℃ |
| D.E. da Placa de Rotação |
127 mm (5 polegadas) |

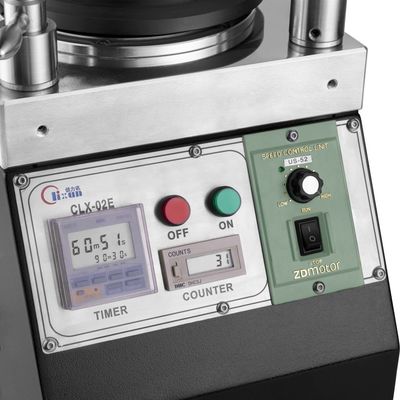

| Configurações de Tempo |
99 min 99 seg (Máx.) |
| Velocidade da Placa de Rotação |
140 rpm |
| Altura da Irregularidade da Placa |
< 10 um |
| Configuração de Pressão |
21 ~ 36 N/cm² |
| Nível de Ruído |
< 50 dB |
Desempenho de Polimento

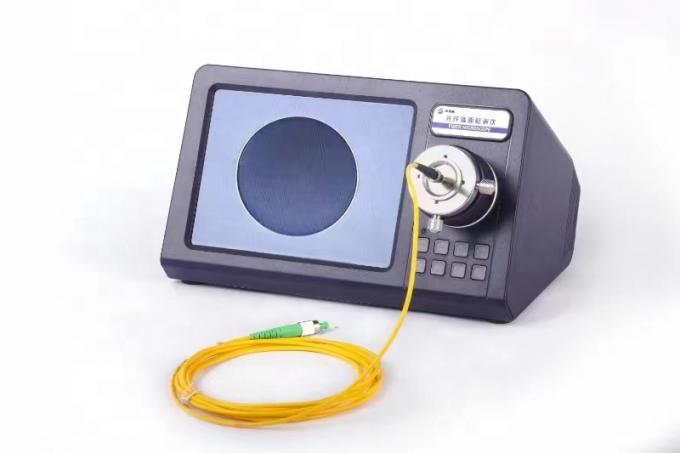

Resultados da Inspeção da Face Final da Fibra
Polimento de face final de alta qualidade, sem manchas brancas ou arranhões, bordas da fibra claramente visíveis.
Resultados do Teste IL/RL
| Tipo de Conector |
SM/UPC |
SM/APC |
MM/UPC |
| Perda de Inserção |
≤0,20dB |
≤0,20dB |
≤0,50dB |
| Perda de Retorno |
≥55dB |
≥55dB |
≥30dB |
Resultados do Teste de Geometria
| Parâmetros |
Critério UPC |
Critério APC |
| Raio de Curvatura |
5-25mm |
5-12mm |
| Desvio do Apex |
0-50μm |
0-50μm |
| Altura da Fibra |
-100~+50μm |
-100~+50μm |
| Ângulo |
n/a |
8,00+/-0,50° |
Perguntas Frequentes
Você é uma fábrica ou um comerciante?
Somos uma fábrica.
Qual é o seu MOQ?
A quantidade mínima de pedido é 1 peça.
Você fornece serviços de amostra?
Sim, fornecemos amostras.
Como você enviará para mim?
Enviamos via DHL ou FedEx em 4-6 dias (pode variar com base na quantidade do pedido).
Como pagamos?
Aceitamos reserva antecipada ou vários métodos de pagamento, incluindo T/T e T/L.
Quanto tempo dura a garantia do seu produto?
Garantia de 1 ano (reparos gratuitos, exceto para consumíveis). Após a garantia, fornecemos peças de reposição com base no custo.
Você fornece serviços personalizados?
Sim, fornecemos personalização de acordo com os requisitos do cliente.
Sobre Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fundada em 2010, a Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. é uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda e serviços técnicos. Não apenas vendemos produtos de alta qualidade com bom serviço pós-venda, mas também fornecemos suporte técnico e soluções gratuitas para problemas técnicos encontrados na produção de conectores de fibra óptica.
