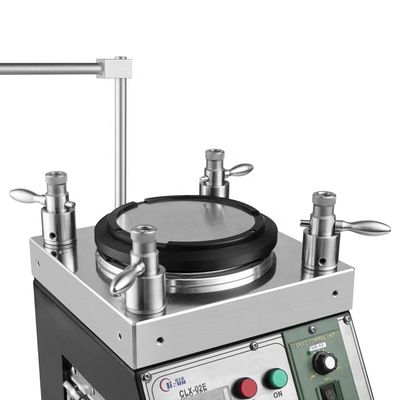

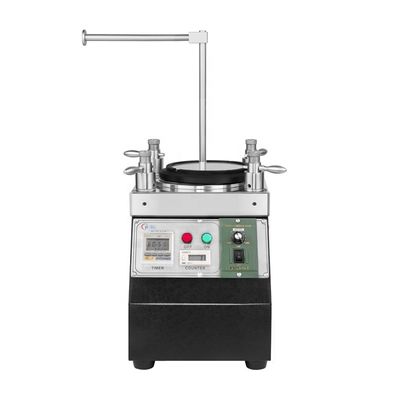

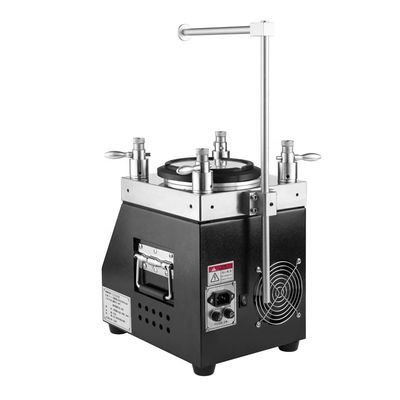

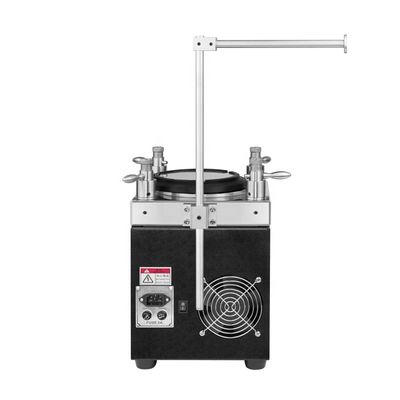

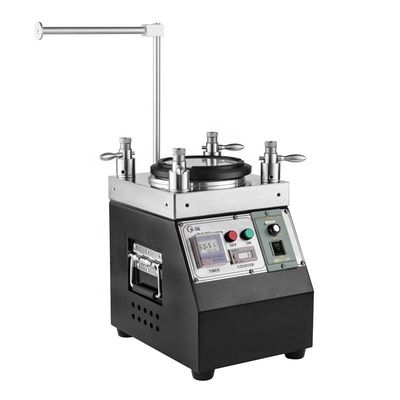

Máquina de moagem de cordão de fibra óptica de fábrica Máquina de polir ferrule de fibra óptica
Esta máquina de polimento de fibra óptica baseia-se em padrões universais internacionais e experiência prática de longo prazo.Ele excede os requisitos para a geometria da face final do GR-326 e adapta-se à compressão em quatro cantos com o novo IA máquina mantém resultados consistentes, seja polir 1 ou 24 conectores, com instalação estável e tamanho compacto.Para a produção em massa, pode processar excelentes terminações de conectores de LC, SC, ST, FC, MTRJ, E2000 e outros tipos, incluindo polir ângulos.
Características fundamentais
- Equipamento de polimento de fibras ópticas de alta precisão
- Máquinas de polir, de mudança rápida
- Pistas de polir em órbita planetária com velocidade de rotação ajustável (normalmente 140 RPM)
- Capacidade máxima de polimento: 48 unidades para os conectores MU/LC, 36 unidades para os conectores SC/FC/ST
- Eficiência elevada com um rendimento de primeira passagem para uma qualidade da face final que atinge 98%-100%
- Instalação de polir estrutura IPC com compressão independente para cada conector
- Taxa de aprovação 3D ≥98% (normalmente 100% de acordo com as normas da IEC)
- Perda de retorno: APC ≥ 60 dB, PC ((UPC) ≥ 55 dB
- Perda de inserção ≤ 0,20 dB (típica)
- Construção de aço inoxidável de alta qualidade com tratamento térmico para precisão e durabilidade
- Excelente estabilidade com 8-10 anos de vida útil
Especificações técnicas
| Parâmetro |
Valor |
| Tipo de máquina |
CLX-02E |
| Tamanho da máquina |
290 mm ((L) × 220 mm ((W) × 340 mm ((H) |
| Peso líquido |
28 kg |
| Potência de entrada |
110-120VAC / 220-230VAC 50Hz/60Hz |
| Energia elétrica |
126 W |
| Umidade relativa |
15% a 85% |
| Temperatura de trabalho |
8°C a 45°C |
| O.D. da placa de rotação |
127 mm (5 polegadas) |

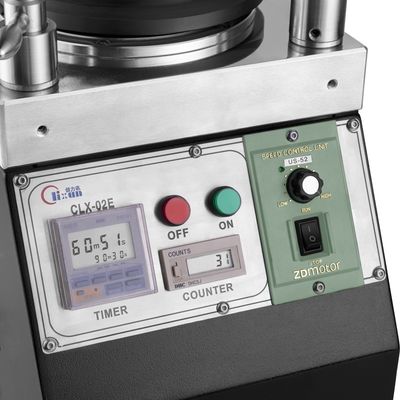

| Configurações de tempo |
99 min 99 sec (máximo) |
| Velocidade da placa de rotação |
140 rpm/min |
| Altura do salto de placa |
< 10 μm |
| Nível de ruído |
< 50 dB |
Desempenho de polir
Resultados da inspecção da face final da fibra
Poluição de ponta de alta qualidade, sem manchas brancas ou arranhões, bordas de fibras claramente visíveis.
Resultados do ensaio IL/RL
| Tipo de conector |
SM/UPC |
SM/APC |
MM/UPC |
| Perda de inserção |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,30 dB |
| Perda de retorno |
≥ 55 dB |
≥ 60 dB |
≥ 30 dB |
Resultados dos testes de geometria
| Parâmetro |
Critério UPC |
Critério APC |
| Raio de curvatura |
5-25 mm |
5-12 mm |
| Deslocamento do ápice |
0-50 μm |
0-50 μm |
| Altura da fibra |
-100 ~ + 50 μm |
-100 ~ + 50 μm |
| Ângulo |
n/a |
80,00±0,50° |
Sobre a nossa empresa
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. foi estabelecida em 2010 como uma empresa de equipamento de comunicações ópticas integrando a pesquisa e desenvolvimento, produção,Serviços de assistência técnicaNós fornecemos não só produtos de alta qualidade e excelente serviço pós-venda,Mas também apoio técnico gratuito aos nossos clientes com soluções para problemas técnicos encontrados na produção de cordões de fibra óptica.
Informações sobre o transporte
Normalmente usamos DHL, FedEx, UPS, EMS, TNT ou frete marítimo. Você pode fornecer sua conta de correio e ajudaremos a selecionar o método de envio mais econômico com base na quantidade.
Perguntas Frequentes
É uma fábrica ou um comerciante?
Somos uma fábrica.
Qual é o seu MOQ?
A quantidade mínima de encomenda é de 1 peça.
Fornece serviços de amostra?
Sim, fornecemos amostras.
Como é que me vais enviar?
O envio leva 4-6 dias via DHL ou FedEx, com possível extensão com base na quantidade da encomenda.
Como é que pagamos?
Aceitamos reservas antecipadas ou vários métodos de pagamento, incluindo T/T e T/L.
Quanto tempo dura a garantia do seu produto?
Garantia de 1 ano (reparos gratuitos exceto para consumíveis).
Fornece serviços personalizados?
Sim, fornecemos personalização com base nas exigências do cliente.
