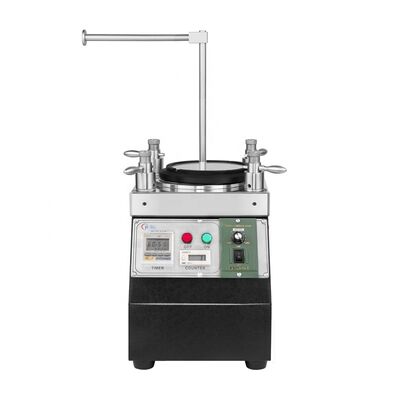

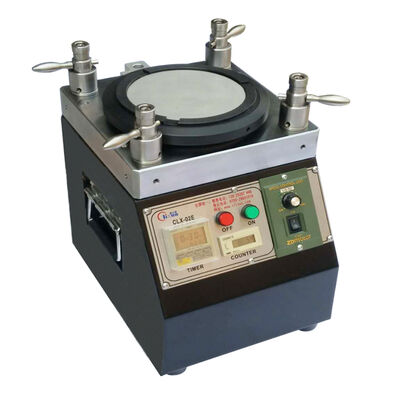

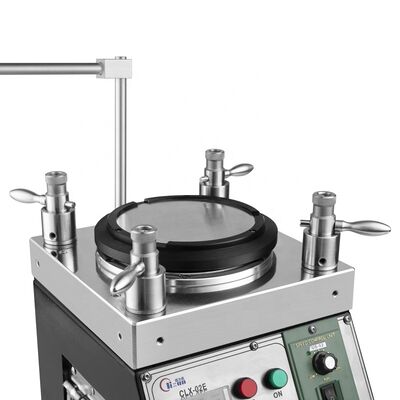

Equipamento de produção de cordões de fibra óptica
Máquina de polimento de fibra óptica profissional concebida para a produção em massa de terminações de conectores de alta qualidade, incluindo aplicações de polimento de LC, SC, ST, FC, MTRJ, E2000 e ângulo.
Características fundamentais
- Equipamento de polimento de fibra óptica de alta precisão que satisfaça as normas GR-326
- Máquinas de polir de mudança rápida para uma operação eficiente
- Movimento de polimento de órbita planetária com velocidade de rotação ajustável (140 RPM)
- Alta capacidade: 48 unidades para os conectores MU/LC, 36 unidades para os conectores SC/FC/ST
- 98-100% de rendimento de primeira passagem para a qualidade da face final
- Estrutura IPC com compressão independente para cada conector
- Excelente desempenho: perda de retorno da APC ≥60 dB, perda de retorno da PC/UPC ≥55 dB
- Construção de aço inoxidável de alta qualidade para durabilidade e vida útil de 8-10 anos
Especificações técnicas
| Parâmetro |
Especificações |

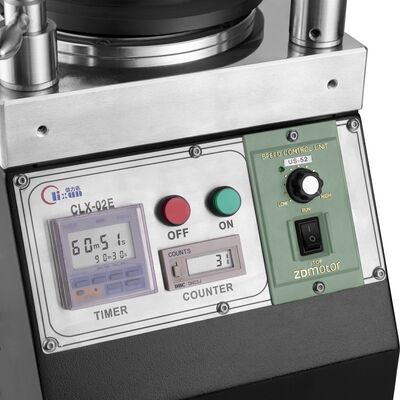

| Tipo de máquina |
CLX-02E |
| Tamanho da máquina |
240 mm × 240 mm × 260 mm |
| Peso líquido |
28 kg |
| Potência de entrada |
110-230VAC 50 Hz/60 Hz |
| Energia elétrica |
126 W |
| Umidade relativa |
15% a 85% |
| Temperatura de trabalho |
8°C a 45°C |
| A placa de rotação está em excesso. |
127 mm (5 polegadas) |
| Configurações de tempo |
99 min 99 sec máximo |
| Velocidade de rotação |
140 rpm |
| Configuração de pressão |
21 a 36 N/cm2 |
| Nível de ruído |
< 50 dB |
Obtenha uma Cotação grátis através de Nós >>> GO
Resultados de desempenho de polimento
Poluição da superfície final de alta qualidade, sem manchas brancas ou arranhões, bordas de fibras claramente visíveis
Resultados dos ensaios de perda de inserção e perda de retorno
| Tipo de conector |
SM/UPC |
SM/APC |
MM/UPC |
| Perda de inserção |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Perda de retorno |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
Resultados dos testes de geometria
| Parâmetro |
Critério UPC |
Critério APC |
| Raio de curvatura |
5-25 mm |
5-12 mm |
| Deslocamento do ápice |
0-50 μm |
0-50 μm |
| Altura da fibra |
-100 ~ + 50 μm |
-100 ~ + 50 μm |
| Ângulo |
n/a |
80,00+/-0,50° |
Obtenha uma Cotação grátis através de Nós >>> GO
Sobre a Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fundada em 2010, somos uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda e serviços técnicos.Apoio pós-venda abrangente, e assistência técnica gratuita para os desafios de produção de conectores de fibra óptica.
Certificações
Informações sobre o transporte
Utilizamos as principais transportadoras globais, incluindo DHL, FEDEX, UPS, EMS, TNT ou frete marítimo. Podemos usar sua conta de correio e selecionar o método de envio mais econômico com base na quantidade de pedido.
Perguntas Frequentes
É uma fábrica ou um comerciante?
Somos uma fábrica.
Qual é o seu MOQ?
A quantidade mínima de encomenda é de 1 peça.
Fornece serviços de amostra?
Sim, fornecemos amostras.
Como é que me vais enviar?
Enviamos via DHL ou FedEx em 4-6 dias, com cronograma ajustado com base na quantidade do pedido.
Como é que pagamos?
Aceitamos reservas antecipadas ou vários métodos de pagamento, incluindo T/T e T/L.
Quanto tempo dura a garantia do seu produto?
Garantia de 1 ano com reparações gratuitas (excluindo consumíveis).
Fornece serviços personalizados?
Sim, fornecemos serviços personalizados de acordo com os requisitos do cliente.
