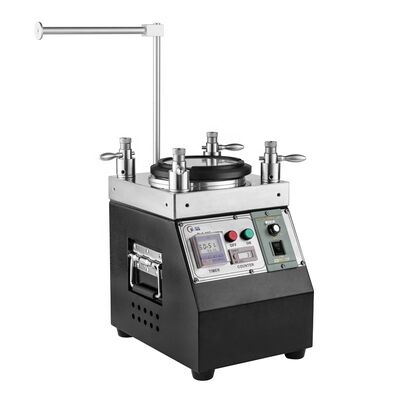

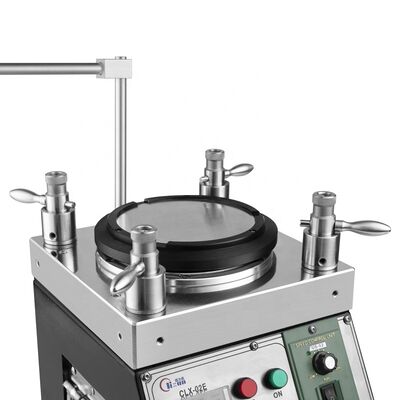

Máquina de polimento de fibra óptica de alta precisão com 48 unidades MU/LC e 36 unidades SC/FC/ST Capacidade para 98% de rendimento de primeira passagem
Detalhes do produto
| Fonte de energia: | CA 100-240 V | Tipo de conector: | SC/FC/ST/LC/SMA905/MPO |
|---|---|---|---|
| Energia elétrica: | 126w | Faixa de frequência: | 50Hz/60Hz |
| Tamanho da máquina: | 330 mm x 290 mm x 22 mm | Peso líquido: | 28kg |
| Temperatura de trabalho: | 10 ~ 40 graus Celsius | umidade relativa: | 15%~85% |
| Perda de inserção: | ≤0,20dB (típico) | Perda de retorno: | PC(UPC) ≥55dB, APC ≥60dB |
| OD da placa de rotação: | 127 mm (5 polegadas) | Velocidade de rotação: | 140 RPM |
| Salto de altura: | < 10="" um=""> | Configuração de pressão: | 21 ~ 36 N/cm2 |
| Nível de ruído: | < 50="" dB=""> | ||
| Destacar |
Máquina de polir de fibra óptica de capacidade MU/LC de 48 peças,Máquina de polimento de cordão de remendo de capacidade SC/FC/ST,98% primeiro passo de rendimento de polir conector de fibra |
||
Descrição do produto
- Equipamento de polimento de fibras ópticas de alta precisão
- Máquinas de polir de mudança rápida para uma operação eficiente
- Pistas de polir órbita planetária com velocidade de rotação ajustável (padrão de 140 RPM)
- Capacidade máxima: 48 unidades para os conectores MU/LC, 36 unidades para os conectores SC/FC/ST
- Eficiência elevada com 98%~100% de rendimento de primeira passagem
- Estrutura IPC com compressão independente para cada conector
- A construção de aço inoxidável de alta qualidade garante precisão e durabilidade
- Projetado para uma vida útil operacional de 8-10 anos

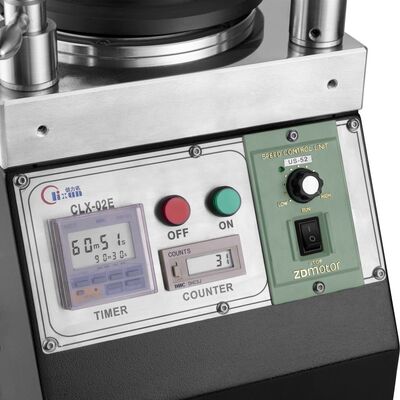

| Tipo de máquina | CLX-02E |
| Dimensões da máquina | 240 mm × 240 mm × 260 mm (L×W×H) |
| Peso líquido | 28 kg |
| Potência de entrada | 110-230VAC 50 Hz/60 Hz |
| Energia elétrica | 126 W |
| Umidade relativa | 15% a 85% |
| Temperatura de funcionamento | 8°C a 45°C |
| Diâmetro da placa de rotação | 127 mm (5 polegadas) |
| Configurações de tempo | 99 min 99 sec máximo |
| Velocidade de rotação | 140 RPM |
| Altura de salto da placa | < 10 μm |
| Configuração de pressão | 21 a 36 N/cm2 |
| Nível de ruído | < 50 dB |
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Destaques do produto
A máquina de polimento de fibra óptica CLX-02E de alta precisão oferece excepcional qualidade de face final com perda de inserção ≤0,20dB e perda de retorno ≥55dB. Processa conectores SC/FC/ST/LC/SMA905/MPO com rendimento de primeira passagem de 98-100%. Possui tecnologia de suporte IPC, velocidade ajustável e construção durável em aço inoxidável para produção em massa.
