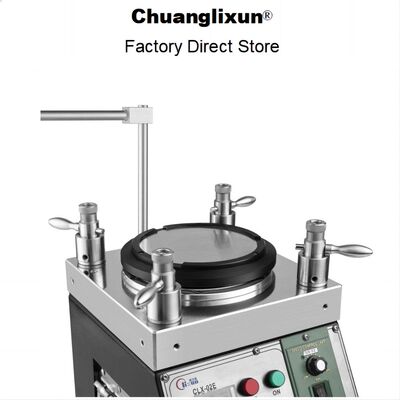

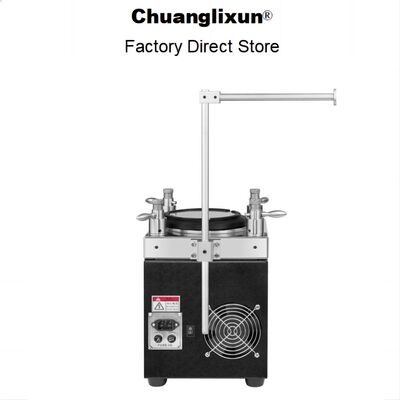

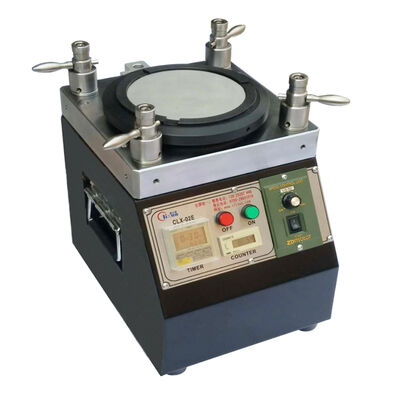

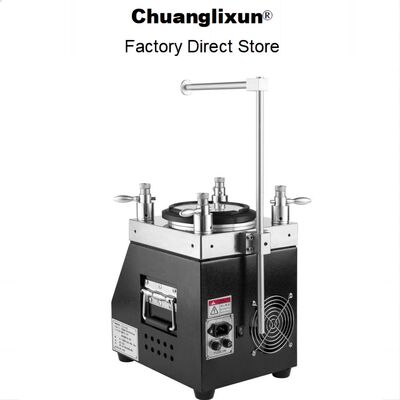

Máquina de polimento de fibra óptica de alta precisão com 48 peças MU/LC Capacidade 98% Rendimento de primeira passagem e velocidade ajustável 140RPM
Detalhes do produto
| Fonte de energia: | 110~220V C.A. 50Hz/60Hz | Peso líquido: | 28kg |
|---|---|---|---|
| Tamanho da máquina: | C 240(mm) x L 240(mm) x A 260(mm) | umidade relativa: | 15%~85% |
| Temperatura de trabalho: | 10° ~ 40° graus Celsius | Tamanho de lustro da placa: | 127 mm |
| Perda de inserção: | ≤0,20dB (típico) | Perda de retorno: | PC(UPC) ≥55dB, APC ≥60dB |

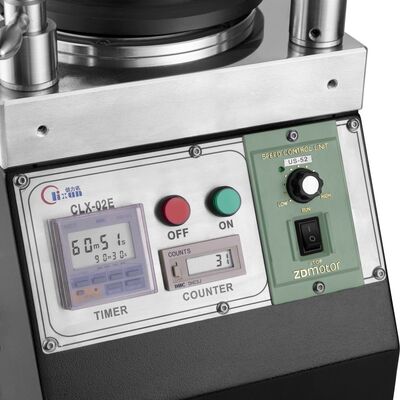

| Energia elétrica: | 126 W | Configurações de tempo: | 99 min 99 sec (máximo) |
| Velocidade de rotação de polimento: | 140rpm | Capacidade máxima de polimento: | 48 peças para conectores MU e LC, 36 peças para SC, FC, ST |
| Rendimento da primeira passagem: | 98%~100% | Taxa de aprovação 3D: | >= 98% (100% Típico, de acordo com IEC) |
| Raio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Destacar |
Máquina de polimento de fibra óptica com capacidade MU/LC de 48 unidades,Máquina de polimento de fibra óptica com rendimento de primeira passagem de 98%,Máquina de polimento de cabo de remendo de fibra de velocidade ajustável 140RPM |
||
Descrição do produto
- Equipamento de polimento de fibras ópticas de alta precisão
- Máquinas de polir de mudança rápida para uma operação eficiente
- Pistas de polir órbita planetária com velocidade de rotação ajustável (normalmente 140 RPM)
- Capacidade máxima: 48 unidades para os conectores MU e LC, 36 unidades para os conectores SC, FC e ST
- Eficiência elevada com 98%~100% de rendimento de primeira passagem para a qualidade da face final
- Instalação de polimento de fibras de estrutura IPC com compressão independente para cada conector
- Taxa de aprovação 3D de polimento de conectores de fibra óptica ≥ 98% (normalmente 100% de acordo com a CEI)
- Perda de retorno do APC ≥60 dB, perda de retorno do PC ((UPC) ≥55 dB, perda de inserção ≤0,20 dB (típica)
- Construção de aço inoxidável de alta qualidade com tratamento térmico garante precisão e durabilidade
- Excelente estabilidade com 8-10 anos de vida útil
| Parâmetro | Especificações |
|---|---|
| Tipo de máquina | CLX-02E |
| Tamanho do produto | L 240 mm × W 240 mm × H 260 mm |
| Peso líquido | 28 kg |
| Fornecimento de energia | 110~230VAC 50Hz/60Hz |
| Energia elétrica | 126 W |
| Umidade relativa | 15% ~ 85% |
| Temperatura de trabalho | 8°C a 45°C |
| O.D. da placa de rotação | 127 mm (5 polegadas) |
| Configurações de tempo | 99 min 99 sec (máximo) |
| Perda de inserção | ≤ 0,20 dB (típico) |
| Perda de retorno | PC ((UPC) ≥ 55 dB, APC ≥ 60 dB |
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Fundada em 2010, a Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. é uma empresa de equipamentos de comunicações ópticas que integra pesquisa e desenvolvimento, produção,Serviço pós-venda e serviços técnicosNão só vendemos produtos de alta qualidade e fornecemos um bom serviço pós-venda, mas também fornecemos suporte técnico gratuito aos nossos clientes.Oferecemos soluções eficazes para problemas técnicos encontrados na produção de conectores de fibra óptica.
Destaques do produto
Máquina de polimento de fibra óptica de alta precisão para FTTH. Alcança perda de inserção ≤0,20dB, perda de retorno ≥55dB (UPC), ≥60dB (APC). Lida com 36-48 conectores simultaneamente com rendimento de primeira passagem de 98-100%. Construção durável em aço inoxidável, garantia de 2 anos.
