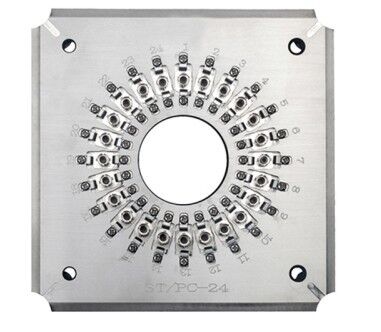

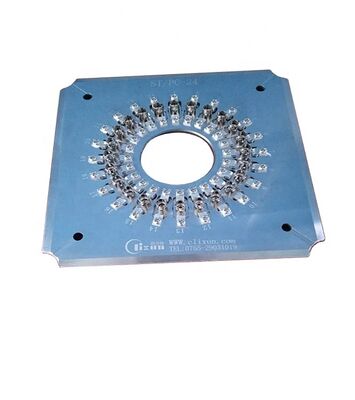

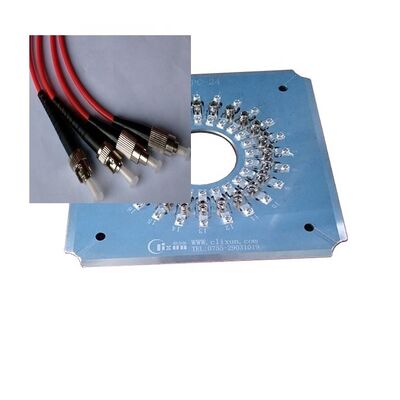

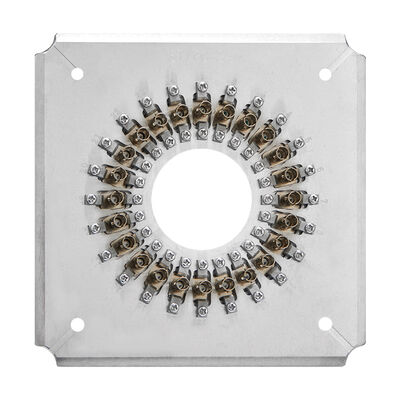

Instalação de polir de fibras de aço inoxidável endurecido S136 para conectores ST com 24 conectores num ciclo e perda de inserção ≤ 0,20 dB
Detalhes do produto
| Tipo: | Máquina da produção da fibra ótica | Peso líquido: | 1,2kg |
|---|---|---|---|
| material: | Aço inoxidável endurecido s136 | Dimensões: | 174 mm x 174 mm x 26 mm |
| Perda de inserção: | ≤0.20dB | Perda de retorno: | ≥55dB (PC) |
| No. de fibra: | 24 | Tipo de conector: | ST PC |
| Fim-cara: | PC | Diâmetro da fábrica: | 2,5 mm |
| Capacidade: | 24 posições | Raio de curvatura: | 5-25mm |
| Deslocamento de ápice: | 0-50μm | Altura da fibra: | -100~+50μm |
| Ângulo: | 8,00+/-0,50° | ||
| Destacar |
Dispositivo de polimento de fibra de aço inoxidável endurecido S136,24 conectores em um acessório de polimento de fibra de ciclo,Máquina polonesa do conector da perda de inserção ≤0.20dB ST |
||
Descrição do produto
- Designados especificamente para conectores ST/PC com fácil troca de jig
- Alta eficiência: polida até 24, 32 ou 36 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98-100%
- Estrutura IPC com compressão independente para cada conector
- Excelente desempenho: perda de retorno da APC ≥ 60 dB, perda de retorno da UPC ≥ 55 dB
- Acessórios substituíveis prolongam significativamente a vida útil
- Indicação do tipo de conector:
| Modelo | ST-PC-24 | ST-PC-32 | ST-PC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | ST PC | ST PC | ST PC |
| Figura final | PC | PC | PC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicação | Conectores ST PC montados para polir | ||
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 10,3 kg / 1,5 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetros | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Destaques do produto
O acessório de polimento de fibra ST lustra até 24 conectores por ciclo com perda de inserção ≤0,20dB e perda de retorno ≥55dB. Feito de aço S136 endurecido para maior durabilidade. Personalizável para conectores SC/FC/LC. Garantia de 2 anos.
