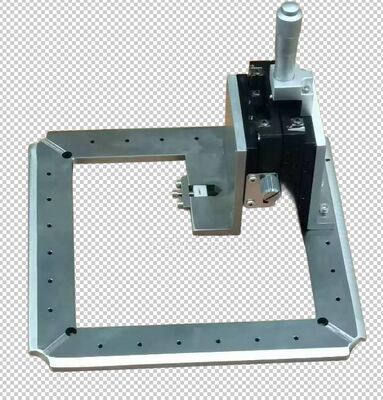

Instalação de polimento de fibras ópticas de aço inoxidável S136 com suporte de ferrule de 2,5 mm e dimensões de 174x174x26 mm para uso FTTH
Detalhes do produto
| material: | Aço inoxidável S136 | Dimensões: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Peso: | 1,2kg | No. de fibra: | 24 |
| Tamanho do suporte de virola: | 2,5 mm | Tipo de conector: | PC DE FC |
| Fim-cara: | PC | Diâmetro da fábrica: | 2,5 mm |
| Capacidade: | 24 posições | Perda de inserção: | ≤0.20dB |
| Perda de retorno: | ≥55dB (PC) | Raio de curvatura: | 5-25mm |
| Deslocamento de ápice: | 0-50μm | Altura da fibra: | -100~+50μm |
| Ângulo: | 8,00+/-0,50° | ||
| Destacar |
Dispositivo de polimento de aço inoxidável S136,Gabarito de polimento de fibra óptica com suporte de virola de 2,5 mm |
||
Descrição do produto
- Com uma tensão de saída superior a 1000 V
- Fácil substituição de jig com operação simples e flexível
- Capacidade de polimento de alta eficiência: 24, 32 ou 36 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98-100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de passagem de interferência ≥ 98% (normalmente 100% de acordo com as normas CEI)
- Perda de retorno de PC ≥ 55 dB com perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis para prolongar a vida útil
| Parâmetro | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Figura final | PC | PC | PC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicação | Conectores FC PC montados para polir | ||
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e equipamento similar | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Destaques do produto
Dispositivo de polimento de ponteira de 2,5 mm de alta precisão para aplicações FTTH. Dá polimento em até 24 conectores FC/UPC simultaneamente com perda de inserção ≤0,20dB e perda de retorno ≥55dB. Feito de aço inoxidável durável S136 com componentes substituíveis. Opções personalizadas disponíveis.
