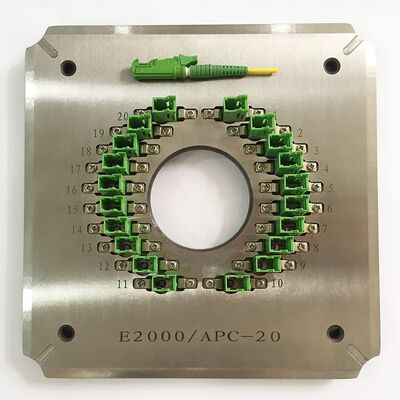

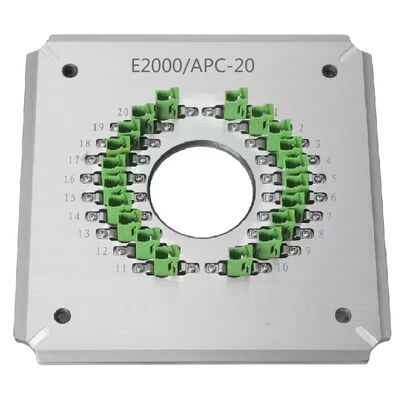

E2000/APC20 Instalação de polimento de fibras ópticas de porta para utilização em FTTH com construção de aço inoxidável S136
Detalhes do produto

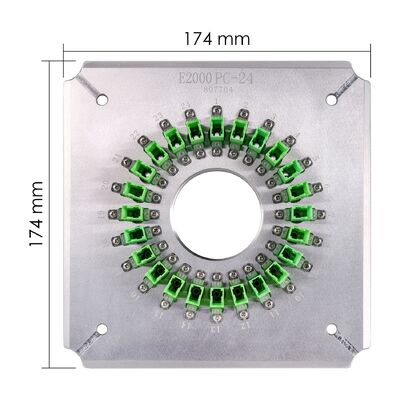

| material: | Aço inoxidável S136 | Dimensões: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Peso: | 1,2kg | No. de fibra: | 24 |
| Tamanho do suporte de virola: | 2,5 mm | Tipo de conector: | PC DE FC |
| Fim-cara: | PC | Diâmetro da fábrica: | 2,5 mm |
| Capacidade: | 24 posições | Perda de inserção: | ≤0.20dB |
| Perda de retorno: | ≥55dB (PC) | Raio de curvatura: | 5-25mm |
| Deslocamento de ápice: | 0-50μm | Altura da fibra: | -100~+50μm |
| Ângulo: | 8,00+/-0,50° | ||
| Destacar |
Dispositivo de polimento de aço inoxidável S136,Gabarito de polimento de porta E2000/APC20,Suporte de polimento para uso FTTH |
||
Descrição do produto
- Especificamente concebidos para conectores E2000/PC-20
- Mudança fácil de carrinho com operação simples e flexível
- Alta eficiência: polida até 20 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98%-100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de aprovação com interferência ≥ 98% (normalmente 100% de acordo com as normas CEI)
- Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis prolongam significativamente a vida útil
| Modelo | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Figura final | PC | PC | PC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicação | Conectores FC PC montados para polir | ||
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Somos uma fábrica.
A quantidade mínima de encomenda é de 1 peça.
Sim, fornecemos amostras.
Nós enviamos via DHL ou FedEx, normalmente 4 a 6 dias de entrega.
Aceitamos reservas antecipadas, métodos de pagamento T/T e T/L.
Garantia de 1 ano com reparações gratuitas (excluindo consumíveis).
Sim, fornecemos serviços personalizados de acordo com os requisitos do cliente.
Destaques do produto
O acessório de polimento de fibra E2000/APC20 lustra até 20 conectores por ciclo com rendimento de primeira passagem de 98-100%. Feito de aço inoxidável endurecido S136 para maior durabilidade. Alcança perda de inserção ≤0,20dB e perda de retorno ≥55dB. Opções de gabarito personalizado disponíveis.
