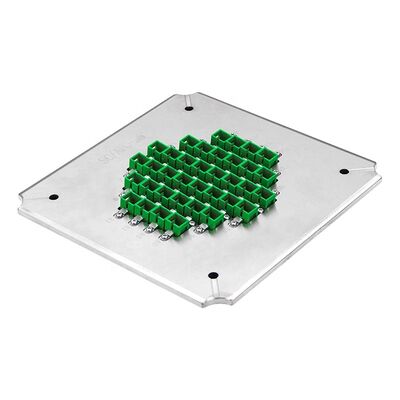

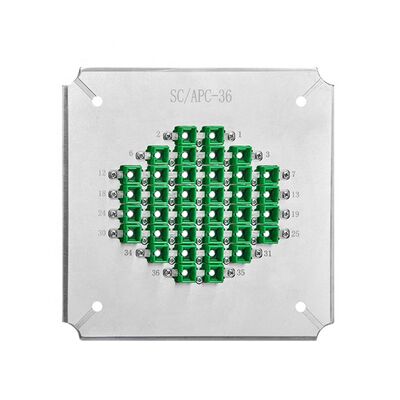

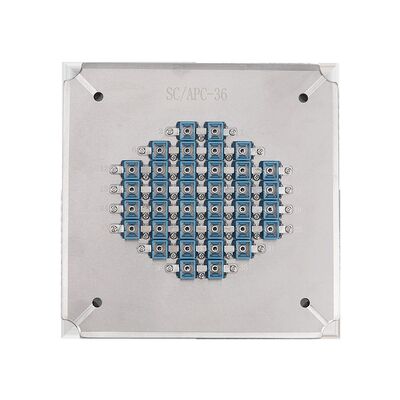

36 Posições Jig de polimento de fibra óptica com aço inoxidável endurecido S2316 para APC Perda de retorno ≥ 60dB
Detalhes do produto
| Tipo: | Jig de polimento de fibras ópticas | material: | Aço inoxidável endurecido2316 |
|---|---|---|---|
| Tipo de conector: | conector do sc apc | Tamanho: | 174*174*26mm |
| Diâmetro da fábrica: | 2.50mm | Peso líquido: | 1,5 quilogramas |
| Peso bruto: | 2,0 QUILOGRAMAS | No. de fibra: | 36 posições |
| Perda de inserção: | ≤0.20dB | Perda de retorno: | ≥ 60 dB (APC) |
| Fim-cara: | APC | Capacidade: | 36 posições |
| Raio de curvatura: | 5-12mm | Deslocamento de ápice: | 0-50μm |
| Altura da fibra: | -100~+50μm | ||
| Destacar |
Dispositivo elétrico de polimento de 36 posições,Gabarito de polimento de fibra óptica S2316 de aço inoxidável endurecido,Placa de polimento de fibra com perda de retorno ≥60dB da APC |
||
Descrição do produto
Instalação de polimento de fibras de alta estabilidade com excelente qualidade de superfície, fabricada em aço endurecido S2316 para uma vida útil prolongada.Tipos de conectores LC e personalizáveis de acordo com os requisitos do cliente.
- Designados para conectores SC/APC com mecanismo de mudança de jig fácil
- Alta eficiência: polida até 36 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98-100%

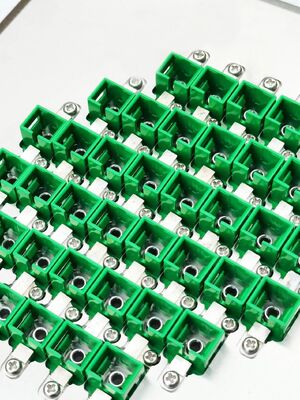

- Estrutura IPC com compressão independente para cada conector
- Perda de retorno do APC ≥ 60 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis para prolongar a vida útil
| Modelo | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | SC UPC | SC APC | SC APC |
| Figura final | UPC | APC | APC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 26 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 50 dB (UPC) | ≥ 60 dB (APC) | ≥ 60 dB (APC) |
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso | 1.5 kg líquidos / 2,0 kg brutos | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
Disponível em configurações de posições 24, 32 e 36 para conectores FC/PC com os mesmos padrões de construção e desempenho de alta qualidade.
| Modelo | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Tipo de conector | FC PC | FC PC | FC PC |
| Figura final | PC | PC | PC |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
Poluição de ponta de alta qualidade, sem manchas brancas ou arranhões, bordas de fibras claramente visíveis.
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd foi criada em 2010 como uma empresa de equipamentos de comunicações ópticas que integra pesquisa e desenvolvimento, produção,Serviço pós-venda e serviços técnicos.
Destaques do produto
O gabarito de polimento SC APC de alta eficiência dá polimento a 36 conectores por ciclo. Apresenta aço S2316 endurecido para durabilidade, estrutura IPC para rendimento de 98%+ e atinge perda de retorno ≥60dB e perda de inserção ≤0,20dB. Garantia de 1 ano.
