Name: 36 Posições de polir de aço inoxidável de alta eficiência FC UPC
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC UPC
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Tipo: Máquina da produção da fibra ótica

Tamanho: 174*174*26mm

material: Aço inoxidável

Diâmetro da fábrica: 2,50 mm

No. de fibra: 36

Tipo de conector: PC DE FC

Fim-cara: PC

Capacidade: 36 posições

Perda de inserção: ≤0.20dB

Perda de retorno: ≥55dB (PC)

Peso líquido: 1,5 quilogramas

Peso bruto: 2,0 QUILOGRAMAS

Raio de curvatura: 5-25mm

Deslocamento de ápice: 0-50μm

Altura da fibra: -100~+50μm

Destacar:

Dispositivo elétrico de polimento de 36 posições

Jig polonês do conector de fibra de aço inoxidável

Gabarito de polimento FC UPC de alta eficiência

Informação básica

Lugar de origem: Cantão, China

Marca: Chuanglixun

Número do modelo: FC UPC

Condições de Pagamento e Envio

Galeria

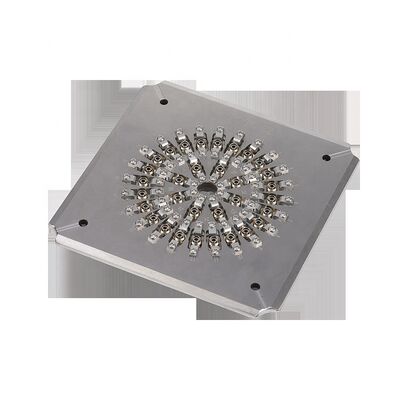

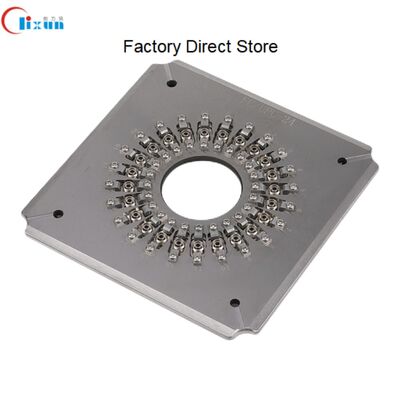

36 Posições de polir de aço inoxidável de alta eficiência FC UPC

Descrição de produto

Instalação de polir os conectores FC/PC FC/UPC

Tamanho geral FC/PC FC/UPC Conector Polishing Fixture 36 FC Fiber Connector Polish Jig

Visão geral do produto

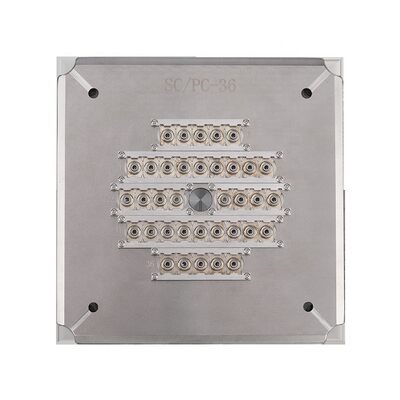

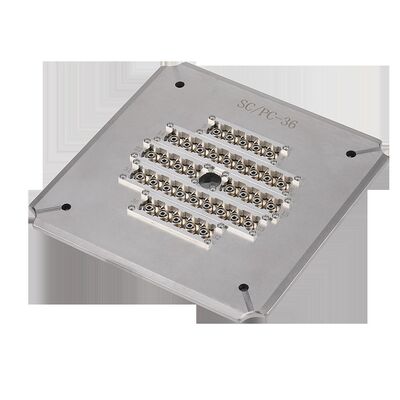

Este aparelho de polimento de fibras oferece elevada estabilidade e excelente qualidade de superfície.A construção de aço S2316 endurecido garante uma longa vida útilProjetado para acomodar vários tipos de conectores, incluindo SC, FC, ST, LC, e pode ser personalizado de acordo com os requisitos do cliente.

Características fundamentais

Especificamente concebidos para conectores FC/PC e FC/UPC
Mudança fácil de carrinho com operação simples e flexível
Alta eficiência: polida até 24, 32 ou 36 conectores por ciclo
O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
Estrutura IPC com compressão independente para cada conector
Taxa de aprovação com interferência ≥ 98% (100% típico, de acordo com as normas IEC)
Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
Acessórios substituíveis prolongam significativamente a vida útil

Especificações técnicas

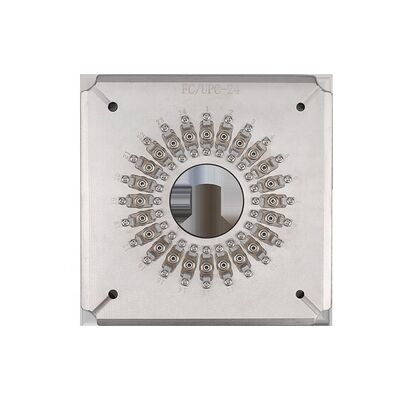

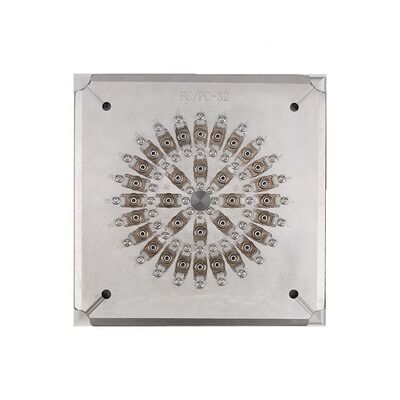

Modelo	FC-PC-24	FC-PC-32	FC-PC-36
Marca	CLX	CLX	CLX
Tipo de conector	FC PC	FC PC	FC PC
Figura final	PC	PC	PC
Diâmetro da ferrule	2.5 mm	2.5 mm	2.5 mm
Capacidade	24 posições	32 posições	36 posições
Perda de inserção	≤ 0,20 dB	≤ 0,20 dB	≤ 0,20 dB
Perda de retorno	≥ 55 dB (PC)	≥ 55 dB (PC)	≥ 55 dB (PC)
Aplicação	Conectores FC PC montados para polir
Materiais	Aço inoxidável
Dimensão (LWH)	17417426 mm
Peso líquido/peso bruto	1.5 kg / 2,0 kg
Máquinas adequadas	Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares

Resultados de desempenho de polimento

Características do material de ligação

Poluição de ponta de alta qualidade sem manchas brancas, sem arranhões e bordas de fibras claramente visíveis

Resultados dos ensaios de perda de inserção e perda de retorno

Tipo de conector	SM/UPC	SM/APC	MM/UPC
Perda de inserção	≤ 0,20 dB	≤ 0,20 dB	≤ 0,50 dB
Perda de retorno	≥ 55 dB	≥ 60 dB	≥ 30 dB

Resultados dos testes de geometria

Parâmetro	Critério UPC	Critério APC
Raio de curvatura	5-25 mm	5-12 mm
Deslocamento do ápice	0-50 μm	0-50 μm
Altura da fibra	-100 ~ + 50 μm	-100 ~ + 50 μm
Ângulo	n/a	80,00+/-0,50°

Informações do fabricante

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.

Fundada em 2010, somos uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda e serviços técnicos.,Oferecemos soluções eficazes para problemas técnicos encontrados na produção de conectores de fibra óptica.

Perguntas Frequentes

É uma fábrica ou um comerciante?

Somos uma fábrica.

Qual é o seu MOQ?

A quantidade mínima de encomenda é de 1 peça.

Fornece serviços de amostra?

Sim, fornecemos amostras.

Como é que me vais enviar?

Enviamos via DHL ou FedEx, normalmente de 4 a 6 dias. O tempo de entrega pode variar dependendo da quantidade do pedido.

Como é que pagamos?

Pagamento antecipado ou métodos de pagamento múltiplos, incluindo T/T e T/L.

Quanto tempo dura a garantia do seu produto?

O período de garantia é de 1 ano, com reparações gratuitas (excluindo consumíveis).

Fornece serviços personalizados?

Sim, fornecemos serviços personalizados de acordo com os requisitos e especificações do cliente.
