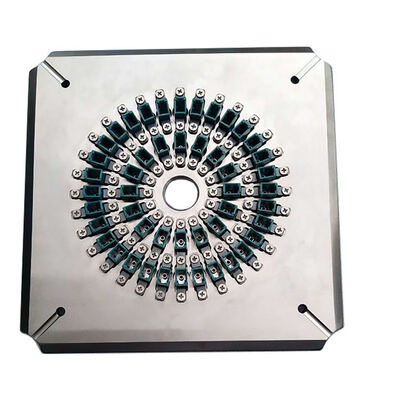

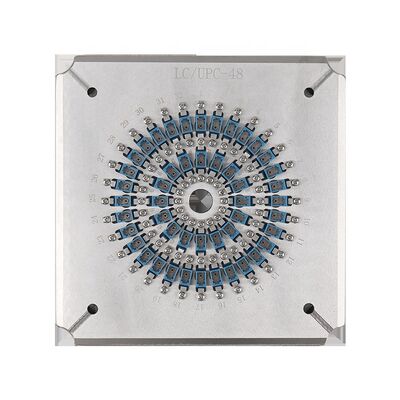

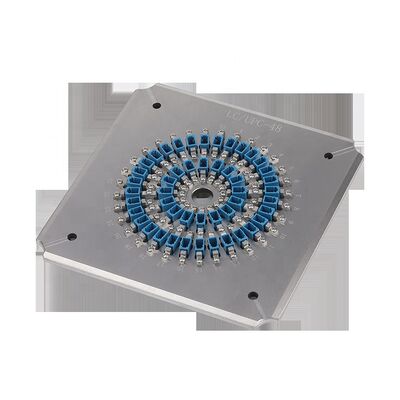

Jig de polir de fibra óptica com aço inoxidável endurecido para moagem de alta eficiência
Detalhes do produto
| Tipo: | Jig de polimento de conectores de fibra óptica | Dimensões: | 174*174*26mm |
|---|---|---|---|
| Peso líquido: | 1,3 kg | material: | Aço inoxidável endurecido |
| No. de fibra: | 48 | Diâmetro da fábrica: | 1,25 mm |
| Capacidade: | 48 Posições | Perda de inserção: | ≤0.20dB |
| Perda de retorno: | ≥55dB (PC) | Fim-cara: | PC |
| Tipo de conector: | Computador LCD | Raio de curvatura: | 5-25mm |
| Deslocamento de ápice: | 0-50μm | Altura da fibra: | -100~+50μm |
| Ângulo: | 8,00+/-0,50° | ||
| Destacar |
Dispositivo elétrico de polimento de 48 portas,Dispositivo de moagem de fibra de aço inoxidável endurecido,Gabarito de polimento de fibra óptica de alta eficiência |
||
Descrição do produto
- Com um comprimento de 10 mm ou mais, mas não superior a 50 mm
- Mudança fácil de carrinho com operação simples e flexível
- Alta eficiência: polida até 48 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98-100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de aprovação com interferência ≥ 98% (normalmente 100% de acordo com as normas CEI)
- Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis prolongam a vida útil
| Modelo | LC-UPC-24 | LC-PC-40 | LC-PC-48 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | LC PC | LC PC | LC PC |
| Figura final | PC | PC | PC |
| Diâmetro da ferrule | 1.25mm | 1.25mm | 1.25mm |
| Capacidade | 24 posições | 40 posições | 48 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicação | Conectores LC PC montados para polir | Conectores LC PC montados para polir | Conectores LC PC montados para polir |
Material: aço inoxidável S136
Dimensões: 174 × 174 × 26 mm
Peso líquido: 1,5 kg / Peso bruto: 2,0 kg

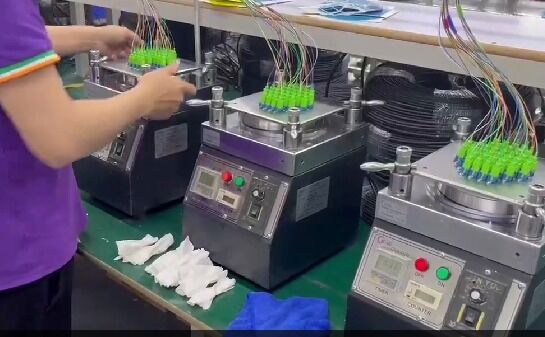

Máquinas adequadas: máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |

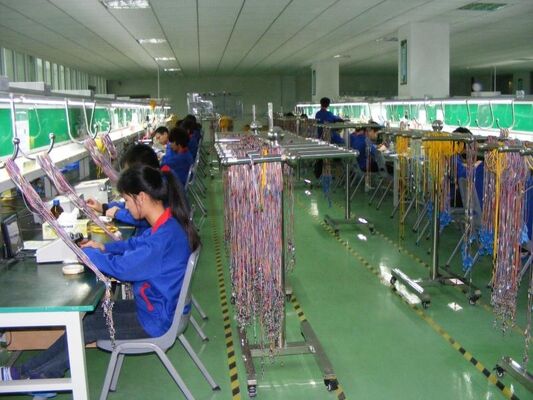

Fundada em 2010, somos uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda e serviços técnicos.,Apoio pós-venda abrangente e assistência técnica gratuita para os desafios de produção de conectores de fibra óptica.
Destaques do produto
Dá polimento a 48 conectores LC/PC em um ciclo com rendimento de primeira passagem de 98 a 100%. O aço inoxidável endurecido garante durabilidade. Alcança perda de inserção ≤0,20dB e perda de retorno ≥55dB. Garantia de 2 anos.
