FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB

1
MOQ
FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Peso líquido: 1,3 kg
No. de fibra: 18/26
Tamanho: 174mm*174mm*26mm
Materiais: Aço inoxidável endurecido
Perda de inserção: ≤0.20dB
Perda de retorno: ≥55dB (PC) ≥60dB (APC)
Diâmetro da fábrica: 2,5 mm
Capacidade: 24 posições, 32 posições, 36 posições
Fim-cara: PC
Tipo de conector: PC DE FC
Raio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Deslocamento de ápice: 0-50μm
Altura da fibra: -100~+50μm
Ângulo: 8,00+/-0,50° (APC)
Rendimento da primeira passagem: 98%~100%
Destacar:

Dispositivo de polimento de aço inoxidável endurecido

,

Gabarito de polimento de fibra de 18/26 portas

,

Suporte de polimento de fibra óptica para perda de inserção ≤0
Informação básica
Lugar de origem: Cantão, China
Marca: Chuanglixun
Número do modelo: FC/APC, FC/APC
Condições de Pagamento e Envio
Descrição de produto

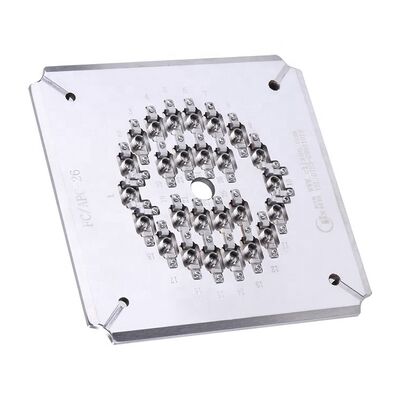

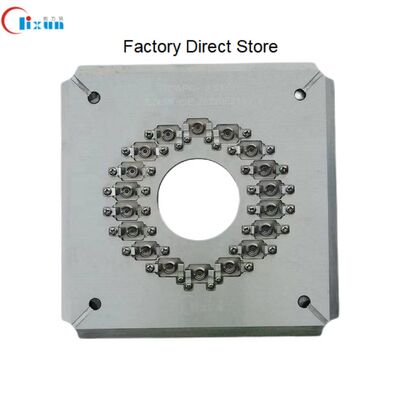

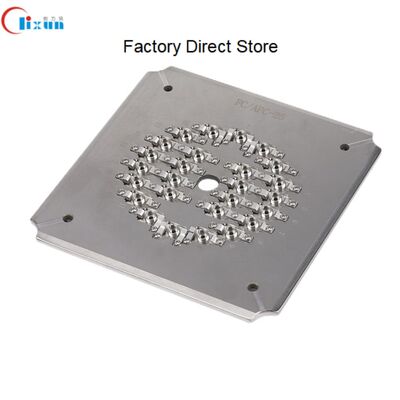

FC APC Fibra Óptica 18/26 Portos
Este aparelho de polimento de fibras de alta estabilidade oferece uma qualidade de superfície excepcional para os conectores de fibras ópticas.garante uma longa vida útil e um desempenho fiável.
Características fundamentais
  • Com um comprimento de 10 mm ou mais, mas não superior a 50 mm
  • Fácil substituição de jig com operação simples e flexível
  • Eficiência elevada: polida 24, 32 ou 36 conectores por ciclo
  • O rendimento da primeira passagem para a qualidade da face final atinge 98-100%
  • Estrutura IPC com compressão independente para cada conector
  • Taxa de aprovação com interferência ≥ 98% (normalmente 100% de acordo com as normas CEI)
  • Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
  • Acessórios substituíveis prolongam significativamente a vida útil
FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 0 FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 1 FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 2
Especificações técnicas
Modelo FC-PC-24 FC-PC-32 FC-PC-36
Marca CLX CLX CLX
Tipo de conector FC PC FC PC FC PC
Figura final PC PC PC
Diâmetro da ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidade 24 posições 32 posições 36 posições
Perda de inserção ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Perda de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Aplicação Conectores FC PC montados para polir Conectores FC PC montados para polir Conectores FC PC montados para polir
Materiais Aço inoxidável
Dimensão (L*W*H) 174*174*26 mm
Peso líquido/peso bruto 1.5 kg / 2,0 kg
Máquinas adequadas Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares
Resultados de desempenho de polimento
Características do material de ligação
Poluição da superfície final de alta qualidade, sem manchas brancas ou arranhões, com bordas de fibras claramente visíveis.
FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 3
Resultados dos ensaios de perda de inserção e perda de retorno
Tipo de conector SM/UPC SM/APC MM/UPC
Perda de inserção ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perda de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 4
Resultados dos testes de geometria
Parâmetros Critério UPC Critério APC
Raio de curvatura 5-25 mm 5-12 mm
Deslocamento do ápice 0-50 μm 0-50 μm
Altura da fibra -100 ~ + 50 μm -100 ~ + 50 μm
Ângulo n/a 80,00+/-0,50°
FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 5 FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 6 FC APC Fibra Óptica de aço inoxidável endurecido 18/26 Portos Instalação de polimento com perda de inserção ≤0,20dB 7
Informações do fabricante
A Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. foi criada em 2010 como uma empresa de equipamentos de comunicações ópticas que integra pesquisa e desenvolvimento, produção, serviço pós-venda,e serviços técnicosFornecemos produtos de alta qualidade, suporte pós-venda abrangente e assistência técnica gratuita para desafios de produção de conectores de fibra óptica.
Perguntas Frequentes
É uma fábrica ou um comerciante?
Somos uma fábrica.
Qual é o seu MOQ?
A quantidade mínima de encomenda é de 1 peça.
Fornece serviços de amostra?
Sim, fornecemos amostras.
Como é que me vais enviar?
Enviamos via DHL ou FedEx dentro de 4 a 6 dias, com tempo ajustado com base na quantidade de pedido.
Como é que pagamos?
Aceitamos reservas antecipadas ou vários métodos de pagamento, incluindo T/T e T/L.
Quanto tempo dura a garantia do seu produto?
O período de garantia é de 1 ano com reparações gratuitas (excluindo consumíveis).
Fornece serviços personalizados?
Sim, fornecemos serviços personalizados de acordo com os requisitos e especificações do cliente.
