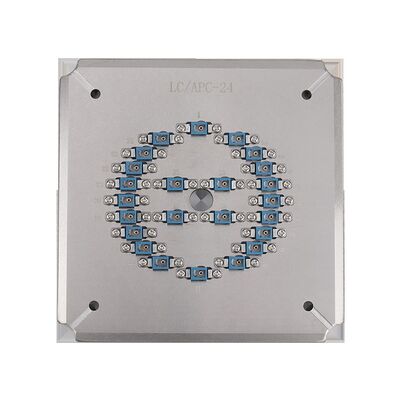

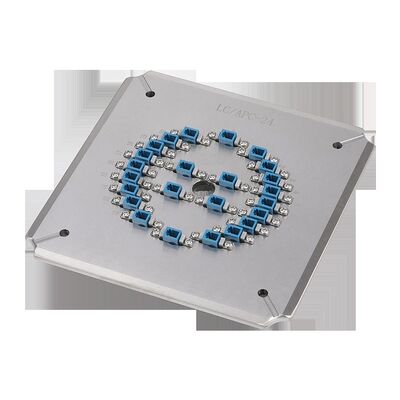

Instalação universal de polir de 24 posições com aço inoxidável S136 para polir de fibra óptica de alta eficiência
Detalhes do produto
| Tipo de conector: | Conector LC APC | Peso bruto: | 2 kgs |
|---|---|---|---|
| Dimensões do pacote: | 220*220*100mm | Capacidade máxima: | 24 posições para conectores LC APC |
| Dimensões: | 174*174*26mm | Materiais: | Aço inoxidável S136 |
| Diâmetro da fábrica: | 1,25 mm | Perda de inserção: | ≤0.20dB |
| Perda de retorno: | ≥60dB (UPC) | Peso líquido: | 1,3 quilogramas |
| Raio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | Deslocamento de ápice: | 0-50μm |
| Altura da fibra: | -100~+50μm | Ângulo: | 8,00+/-0,50° (APC) |
| Rendimento da primeira passagem: | 98%~100% | ||
| Destacar |
Dispositivo de polimento de 24 posições,Gabarito de polimento de fibra óptica S136 de aço inoxidável,Suporte de polimento LC APC de alta eficiência |
||
Descrição do produto
Este dispositivo de polimento de fibras de alta estabilidade oferece uma qualidade de superfície excepcional para os conectores LC APC.Esta ferramenta de precisão pode ser personalizada para SC, FC, ST, LC e outros tipos de conectores de acordo com as exigências do cliente.
- Com um comprimento de 10 mm ou mais, mas não superior a 50 mm
- Mudança fácil de carrinho com operação simples e flexível
- Alta eficiência: polida até 24, 36 ou 48 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de passagem de interferência ≥ 98% (normalmente 100%, de acordo com as normas IEC)
- Desempenho: perda de retorno APC ≥60 dB, perda de retorno UPC ≥55 dB, perda de inserção ≤0,20 dB (típica)
- Acessórios substituíveis para prolongar a vida útil
- Construção de aço temperado tratado termicamente de alta qualidade

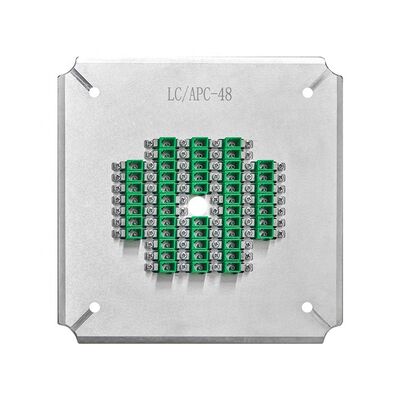

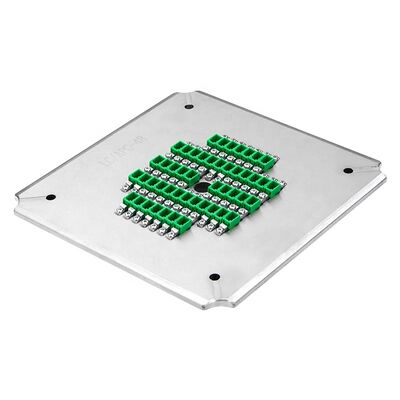

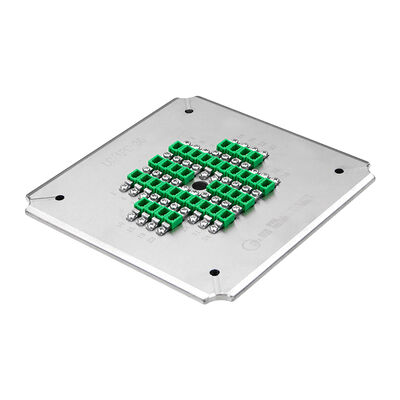

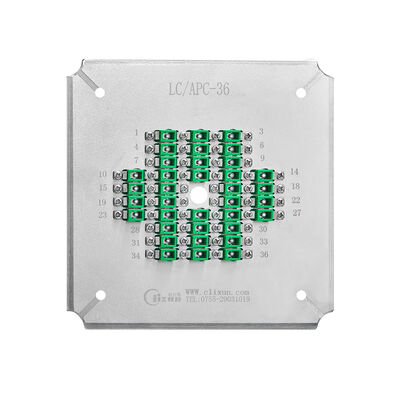

| Modelo | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | LC-APC | LC-APC | LC-APC |
| Figura final | APC | APC | APC |
| Diâmetro da ferrule | 1.25mm | 1.25mm | 1.25mm |
| Capacidade | 24 posições | 36 posições | 48 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) |
| Aplicação | Conectores LC APC montados para polir | ||
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 10,3 kg / 1,5 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
Poluição de alta qualidade da face final sem manchas brancas, sem arranhões e bordas de fibras claramente visíveis.
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetros | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fundada em 2010, somos uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda e serviços técnicos.,Excelente serviço pós-venda e apoio técnico gratuito com soluções eficazes para os problemas técnicos encontrados na produção de conectores de fibra óptica.
Somos uma fábrica.
MOQ 1 peça.
Sim, fornecemos amostras.
Enviamos via DHL ou FedEx em 4 a 6 dias, com cronograma ajustado com base na quantidade do pedido.
Pagamento antecipado ou métodos de pagamento múltiplos, incluindo T/T e T/L.
Garantia de 1 ano com reparações gratuitas (excluindo consumíveis).
Sim, fornecemos serviços personalizados de acordo com os requisitos do cliente.
Destaques do produto
Gabarito de polimento LC APC de alta eficiência com capacidade para 24 posições. Feito de aço S136 endurecido para maior durabilidade. Alcança perda de retorno ≥60dB, perda de inserção ≤0,20dB e rendimento de primeira passagem de 98-100%. Compatível com máquinas CLX-02E e SFP-550.
