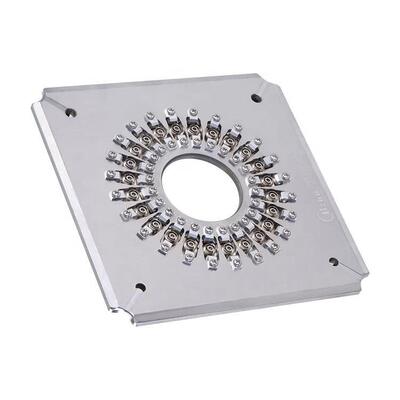

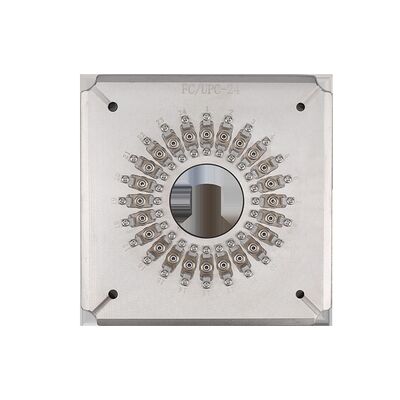

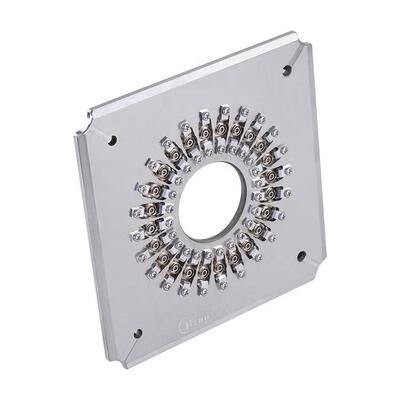

Instalação de polir de aço inoxidável S136 FC UPC com conectores 24/32/36 Capacidade e estrutura IPC de compressão independente
Detalhes do produto
| Tipo de conector: | FC UPC | Fim-cara: | UPC |
|---|---|---|---|
| Diâmetro da fábrica: | 2,5 mm | Capacidade: | 24/32/36 vagas |
| Perda de inserção: | ≤0.20dB | Perda de retorno: | ≥ 55 dB (UPC) |
| material: | Aço inoxidável | Dimensão: | 174*174*26mm |
| Peso líquido: | 1,3 kg | Peso bruto: | 1,5kg |
| Máquinas adequadas: | CLX-02E, SFP-550 | Perda de retorno do APC: | ≥60db |
| Perda de Inserção MM: | ≤0,50dB | Perda de retorno de MM: | ≥30dB |
| Raio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Destacar |
Dispositivo de polimento de aço inoxidável S136,24/32/36 Jig de polimento de fibra óptica com capacidade de conectores,Suporte de lustro independente da estrutura FC UPC do IPC da compressão |
||
Descrição do produto
- Especificamente concebidos para conectores FC/UPC (PC)
- Mudanças fáceis com uma operação simples e flexível
- Poluição de alta eficiência: 24, 32 ou 36 conectores por ciclo
- 98%~100% de rendimento de primeira passagem para a qualidade da face final
- Estrutura IPC com compressão independente para cada conector
- ≥ 98% de taxa de aprovação com interferência (100% típico de acordo com as normas CEI)
- Perda de retorno de APC ≥ 60 dB, perda de retorno de UPC ≥ 55 dB
- Perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis para prolongar a vida útil
- Desenhos personalizados disponíveis para conectores SC, FC, ST, LC
| Modelo | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | FC UPC | FC UPC | FC UPC |
| Figura final | UPC | UPC | UPC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) |
| Aplicação | Conectores FC UPC montados para polir | Conectores FC UPC montados para polir | Conectores FC UPC montados para polir |
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto (kg) | 10,3 kg / 1,5 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetros | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Destaques do produto
O acessório de polimento de fibra FC/UPC de alta eficiência lustra até 36 conectores por ciclo com rendimento de primeira passagem de 98-100%. Feito de aço inoxidável durável, garante baixa perda de inserção (≤0,20dB) e alta perda de retorno (≥55dB). Design reparável e opções personalizadas disponíveis.
