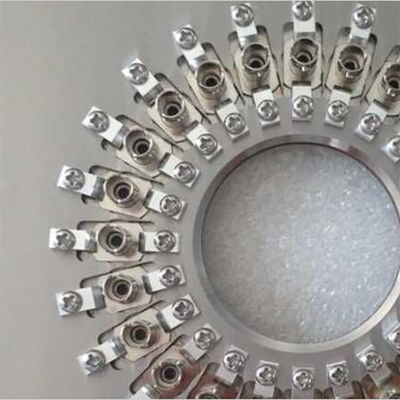

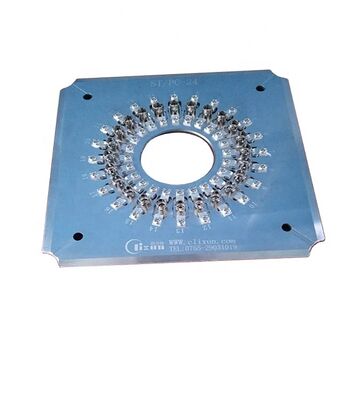

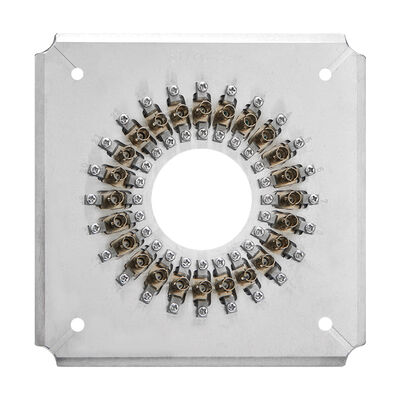

ST Fibra óptica 24/32 Fixado de polimento de conectores com aço inoxidável endurecido S136 para alta eficiência e perda de inserção ≤0,20dB
Detalhes do produto
| material: | Aço inoxidável endurecido s136 | Tamanho: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Peso líquido: | 1,2kg | No. de fibra: | 24,32 |
| Perda de inserção: | ≤0.20dB | Perda de retorno: | ≥55dB (PC) |
| Diâmetro da fábrica: | 2,5 mm | Capacidade: | 24 posições, 32 posições |
| Tipo da Fim-cara: | PC, APC | Raio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) |
| Deslocamento de ápice: | 0-50μm | Altura da fibra: | -100~+50μm |
| Ângulo: | 8,00+/-0,50° (APC) | Peso bruto: | 2,0 QUILOGRAMAS |
| Máquinas adequadas: | CLX-02E, Seikoh Giken SFP-550 | ||
| Destacar |
Dispositivo de polimento de aço inoxidável endurecido S136,Conectores 24/32 em gabarito de polimento de fibra óptica de um ciclo,Suporte de polimento do conector ST de perda de inserção ≤0 |
||
Descrição do produto
- Com um comprimento de 80 mm ou mais, mas não superior a 150 mm
- Fácil de trocar os instrumentos com operação simples e flexível
- Alta eficiência: polida até 24 ou 32 conectores num ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de aprovação com interferência ≥ 98% (normalmente 100%, de acordo com as normas IEC)
- Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis prolongam a vida útil
- Construído a partir de aço endurecido de alta qualidade S136 para durabilidade
- Disponível com joias para conectores SC, FC, ST, LC e desenhos personalizados
| Modelo | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | ST PC | ST PC | ST APC |
| Figura final | PC | PC | APC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 26 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 60 dB (APC) |
| Aplicação | Conectores ST PC montados para polir | Conectores ST PC montados para polir | Conectores ST APC montados para polir |
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - Não, não. | Parâmetros | Critério UPC | Critério APC |
|---|---|---|---|
| 1. | Raio de curvatura | 5-25 mm | 5-12 mm |
| 2. | Deslocamento do ápice | 0-50 μm | 0-50 μm |
| 3. | Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| 4. | Ângulo | n/a | 80,00+/-0,50° |
Fundada em 2010, a Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. é uma empresa de equipamentos de comunicações ópticas que integra pesquisa e desenvolvimento, produção,Serviço pós-venda e serviços técnicosNão só vendemos produtos de alta qualidade e fornecemos um bom serviço pós-venda, mas também fornecemos suporte técnico gratuito aos nossos clientes.Para os problemas técnicos encontrados na produção de conectores de fibra óptica, fornecemos soluções eficazes.
Destaques do produto
O acessório de polimento de fibra óptica ST lustra até 32 conectores ST-PC por ciclo com perda de inserção ≤0,20dB e perda de retorno ≥55dB. Feito de aço S136 endurecido para maior durabilidade. Alto rendimento de primeira passagem de 98-100%. Garantia de 2 anos, MOQ 1 unidade.
