Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB

1
MOQ
Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo: Máquina da produção da fibra ótica
Tamanho: 174mm*174mm*26mm
material: S2316 de aço inoxidável endurecido
Peso líquido: 1,3kg
No. de fibra: 24/32/36
Perda de inserção: ≤0.20dB
Perda de retorno: ≥55dB (PC), ≥60dB (APC)
Tipo de conector: PC DE FC
Fim-cara: PC
Diâmetro da fábrica: 2,5 mm
Capacidade: 24/32/36 vagas
Raio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Deslocamento de ápice: 0-50μm
Altura da fibra: -100~+50μm
Ângulo: 8,00+/-0,50° (APC)
Destacar:

Dispositivo de polimento de aço inoxidável endurecido S2316

,

24/32/36 Jig de polimento de fibra óptica com capacidade de conectores

,

Suporte de polimento do conector da perda de inserção ≤0.20dB FC
Informação básica
Lugar de origem: Cantão, China
Marca: Chuanglixun
Certificação: RoHS
Número do modelo: FC/PC, FC/PC FC/UPC
Condições de Pagamento e Envio
Descrição de produto
Conector de cabo de fibra óptica FC UPC Patchcord Polish Jig FC Connector Polishing Fixture
Este aparelho de polimento de fibras de alta estabilidade oferece uma qualidade de superfície excepcional para os conectores FC UPC.garante uma longa vida útil e um desempenho fiável.

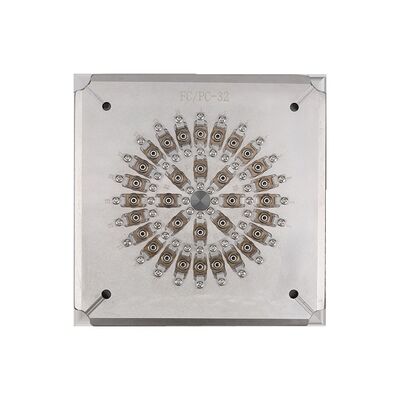

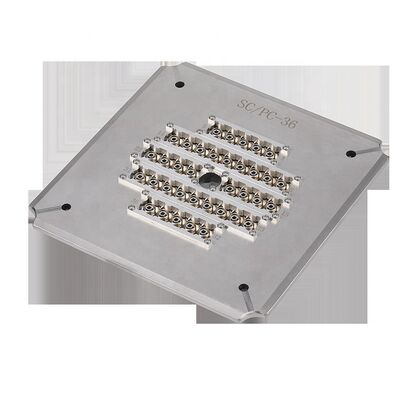

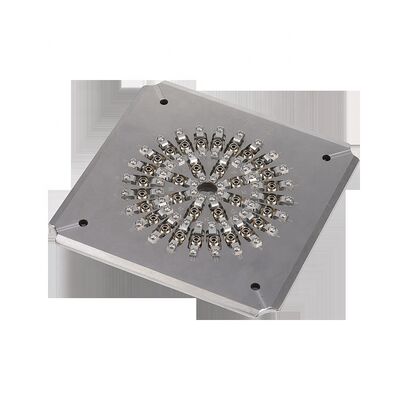

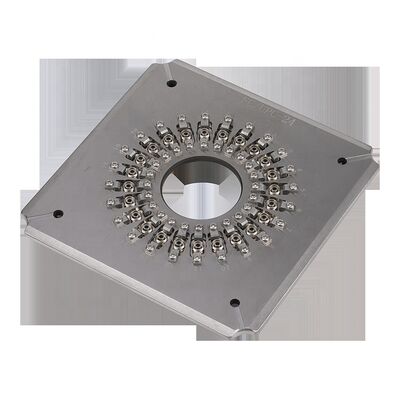

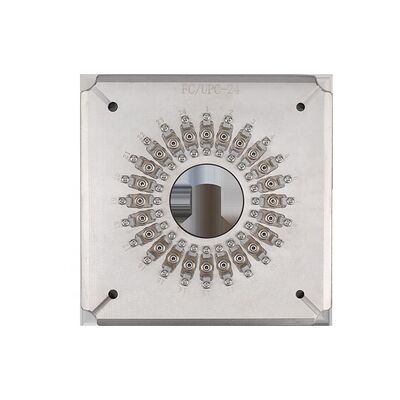

Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 0 Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 1 Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 2 Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 3
Características fundamentais
  • Com uma tensão de saída superior a 1000 V
  • Mudança fácil de carrinho com operação simples e flexível
  • Eficiência elevada: polida 24, 32 ou 36 conectores por ciclo
  • O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
  • Estrutura IPC com compressão independente para cada conector
  • Taxa de aprovação com interferência ≥ 98% (normalmente 100% de acordo com as normas CEI)
  • Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
  • Acessórios substituíveis prolongam significativamente a vida útil
Especificações técnicas
Modelo FC-PC-24 FC-PC-32 FC-PC-36
Marca CLX CLX CLX
Tipo de conector FC PC FC PC FC PC
Figura final PC PC PC
Diâmetro da ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidade 24 posições 32 posições 36 posições
Perda de inserção ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Perda de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Aplicação Conectores FC PC montados para polir
Materiais Aço inoxidável
Dimensão (L*W*H) 174*174*26 mm
Peso líquido/peso bruto 10,3 kg / 1,5 kg
Máquinas adequadas Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares
Obtenha uma Cotação Gratuita através de Nós >>>GO
Resultados de desempenho de polimento
Características do material de ligação
Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 4
Poluição da superfície final de alta qualidade, sem manchas brancas ou arranhões, bordas de fibras claramente visíveis
Resultados dos ensaios de perda de inserção e perda de retorno
Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 5
Tipo de conector SM/UPC SM/APC MM/UPC
Perda de inserção ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perda de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Resultados dos testes de geometria
Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 6
Parâmetros Critério UPC Critério APC
Raio de curvatura 5-25 mm 5-12 mm
Deslocamento do ápice 0-50 μm 0-50 μm
Altura da fibra -100 ~ + 50 μm -100 ~ + 50 μm
Ângulo n/a 80,00+/-0,50°
Perfil da empresa
Jig de polir de fibra óptica de aço inoxidável endurecido S2316 para conectores FC com capacidade 24/32/36 e perda de inserção ≤ 0,20 dB 7
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., fundada em 2010, é uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda,e serviços técnicosFornecemos produtos de alta qualidade, excelente serviço pós-venda e suporte técnico gratuito com soluções eficazes para problemas técnicos na produção de conectores de fibra.
Perguntas Frequentes
  • É uma fábrica ou um comerciante?Somos uma fábrica.
  • Qual é o seu MOQ?MOQ 1 peça.
  • Fornece serviços de amostra?Sim, fornecemos amostras.
  • Como é que me vais enviar?Enviamos via DHL ou FedEx em 4 a 6 dias, prorrogados com base na quantidade do pedido.
  • Como é que pagamos?- reserva antecipada ou métodos de pagamento múltiplos, incluindo T/T e T/L.
  • Quanto tempo dura a garantia do seu produto?- Garantia de 1 ano com reparações gratuitas (excluindo consumíveis), com suporte de acessórios baseado no custo após a garantia.
  • Fornece serviços personalizados?Sim, fornecemos serviços personalizados de acordo com os requisitos do cliente.
