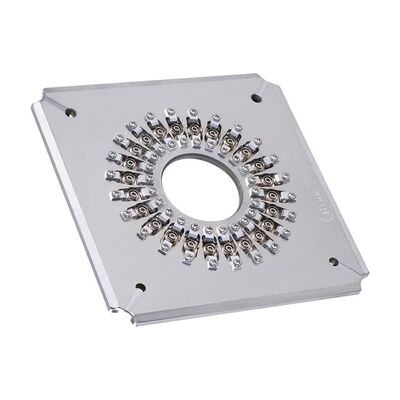

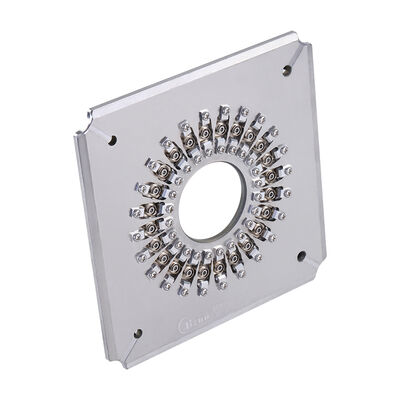

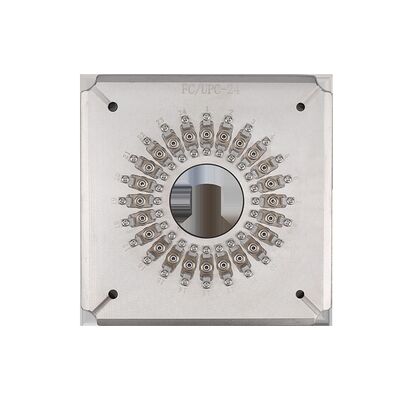

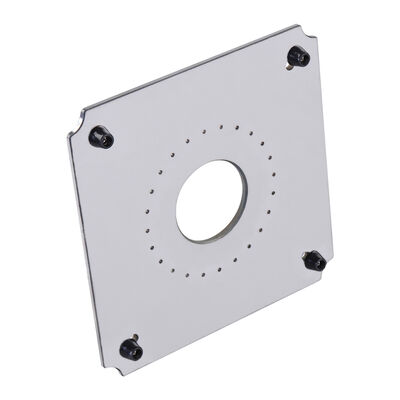

24 Port FC UPC Jig de polimento de fibra óptica com aço inoxidável endurecido S136 para polimento de conectores de alta eficiência
Product Details
| material: | Aço inoxidável endurecido s136 | Dimensões: | 174 mm x 174 mm x 5,1 mm |
|---|---|---|---|
| Peso: | 1,2kg | No. de fibra: | 24 |
| Tipo de conector: | PC DE FC | Fim-cara: | PC |
| Diâmetro da fábrica: | 2,5 mm | Capacidade: | 24 posições |
| Perda de inserção: | ≤0.20dB | Perda de retorno: | ≥55dB (PC) |
| Raio de curvatura: | 5-25mm | Deslocamento de ápice: | 0-50μm |
| Altura da fibra: | -100~+50μm | Ângulo: | 8,00+/-0,50° |
| Rendimento da primeira passagem: | 98%~100% | ||
| Destacar |
Dispositivo elétrico de polimento de 24 portas,Gabarito de polimento de fibra óptica S136 de aço inoxidável endurecido,Suporte de polimento de alta eficiência |
||
Product Description
- Com um comprimento de 10 mm ou mais, mas não superior a 50 mm
- Mudança fácil de carrinho com operação simples e flexível
- Alta eficiência: polida até 24, 32 ou 36 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de passagem de interferência ≥ 98% (típica de 100% de acordo com as normas CEI)
- Perda de retorno de PC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis para prolongar a vida útil
| Parâmetro | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Figura final | PC | PC | PC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e equipamento similar | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Obtenha uma Cotação Gratuita através de Nós >>>GO
Product Highlights
Dispositivo de polimento FC UPC de 24 portas para polimento de conectores de fibra de alta eficiência. Feito de aço inoxidável endurecido antiferrugem, oferece desempenho excepcional com perda de inserção ≤0,20dB e perda de retorno ≥55dB. Opções personalizáveis disponíveis.
