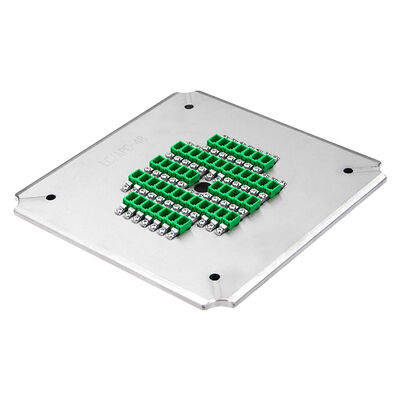

Instalação de polimento LC-APC de 24 núcleos com aço inoxidável S2316 para polimento de fibra óptica de alta eficiência
Detalhes do produto
| No. de fibra: | 24 | Peso: | 1,5KG |
|---|---|---|---|
| Dimensões: | 174mm*174mm*26mm | Tipo de conector: | LC APC |
| Fim-cara: | APC | Diâmetro da fábrica: | 1,25 mm |
| Capacidade: | 24 posições | Perda de inserção: | ≤0.20dB |
| Perda de retorno: | ≥60dB (PC) | material: | Aço inoxidável |
| Peso líquido: | 1,3 quilogramas | Peso bruto: | 1,5 quilogramas |
| Raio de curvatura: | 5-25mm | Deslocamento de ápice: | 0-50μm |
| Altura da fibra: | -100~+50μm | ||
| Destacar |
Dispositivo elétrico de polimento de 24 núcleos,Gabarito de polimento de fibra óptica S2316 de aço inoxidável,Suporte de polimento LC-APC de alta eficiência |
||
Descrição do produto
- Com um comprimento de 10 mm ou mais, mas não superior a 50 mm
- Fácil substituição de jig com operação simples e flexível
- Alta eficiência: polida 24, 36 ou 48 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98%-100%
- Estrutura IPC com compressão independente para cada conector
- Perda de retorno do APC ≥ 60 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis prolongam a vida útil
| Modelo | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | LC APC | LC APC | LC APC |
| Figura final | APC | APC | APC |
| Diâmetro da ferrule | 1.25mm | 1.25mm | 1.25mm |
| Capacidade | 24 posições | 36 posições | 48 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Aplicação | Conectores LC APC montados para polir | Conectores LC APC montados para polir | Conectores LC APC montados para polir |
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 10,3 kg / 1,5 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parâmetro | Critério UPC | Critério APC |
|---|---|---|
| Raio de curvatura | 5-25 mm | 5-12 mm |
| Deslocamento do ápice | 0-50 μm | 0-50 μm |
| Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ângulo | n/a | 80,00+/-0,50° |
Destaques do produto
O acessório de polimento LC-APC de 24 núcleos de alta precisão oferece qualidade final excepcional com perda de retorno ≥60dB e perda de inserção ≤0,20dB. Apresenta construção em aço resistente ao desgaste, estrutura IPC para compressão independente e opções personalizáveis. Atinge 98-100% de rendimento na primeira passagem com fácil operação.
