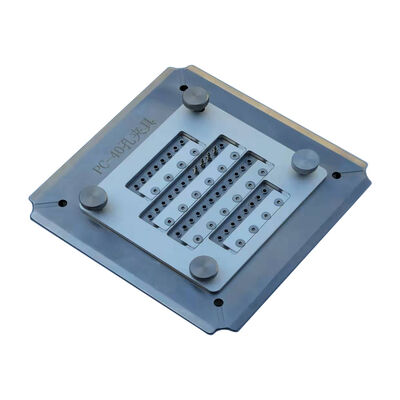

Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB

Brand Name: chuanglixun
Model Number: PC-40, PC-40
Place of Origin: Cantão, China
Minimum Order Quantity: 1
Price: CN¥2,935.40-3,105.20
Tags

Jogo de lustro da fibra do conector do LC

Dispositivo elétrico de lustro do quadrado

Dispositivo elétrico de lustro do conector do LC

Product Details

material: Aço inoxidável S136 Dimensões: 174 mm x 174 mm x 7,2 mm
Peso líquido: 1,5KG Perda de inserção: ≤0.20dB
Perda de retorno: ≥55dB No. de fibra: 40
Diâmetro da ponteira de fibra: 2,5 mm Perda de inserção SM/UPC: ≤0.20dB
Perda de inserção SM/APC: ≤0.20dB Perda de inserção MM/UPC: ≤0,50dB
Perda de retorno SM/UPC: ≥55dB Perda de retorno SM/APC: ≥60db
Perda de retorno MM/UPC: ≥30dB Raio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Deslocamento de ápice: 0-50μm
Destacar

Dispositivo elétrico de polimento de 40 portas

,

Gabarito de polimento de fibra óptica S136 de aço inoxidável

,

Dispositivo elétrico de lustro da virola da fibra da perda de inserção ≤0.20dB

Product Description

ST FC SC Cordão de Parche de 2,5 mm Ferrule 40 Port Fibra Óptica Polish Jig Polishing Fixture
Esta fixação de polimento de fibras de alta estabilidade oferece uma qualidade de superfície excepcional para aplicações de polimento de conectores ópticos.Fabricado a partir de aço endurecido de qualidade superior S2316 com tratamento térmico para prolongar a vida útil.
Características do produto
  • Projetado para FC, SC, ST, LC/PC 2.5mm Fibra Óptica Conectores Ferrule
  • Fácil de trocar os instrumentos com operação simples e flexível
  • Alta eficiência - polida até 40 ferrulas de ligação num único ciclo
  • O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
  • Estrutura IPC com compressão independente para cada conector
  • Perda de retorno UPC ≥ 55 dB, Perda de inserção ≤ 0,20 dB (típica)
  • Acessórios substituíveis prolongam significativamente a vida útil
  • Desenhos personalizados disponíveis para conectores SC, FC e ST, conforme as necessidades do cliente
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 0 Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 1

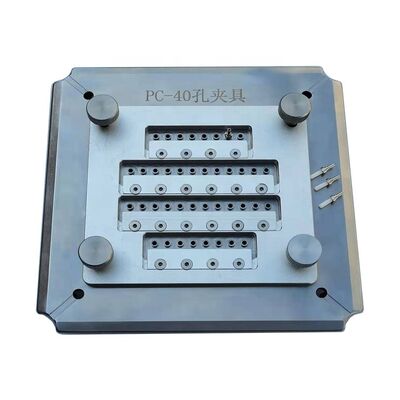

Especificações técnicas
Modelo PC
Tamanho 174 mm x 174 mm x 7,2 mm
Peso líquido 1.5 kg
Peso da embalagem 10,7 kg
Materiais Aço inoxidável
Aplicação Conectores de fibra óptica de fixação Ferrule e polir
Diâmetro da ferrule de fibra 2.5 mm
Perda de inserção ≤ 0,20 dB
Perda de retorno ≥ 55 dB
Número de fibras 40
MOQ 1 peça
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 2
Obtenha uma Cotação Gratuita através de Nós >>> GO

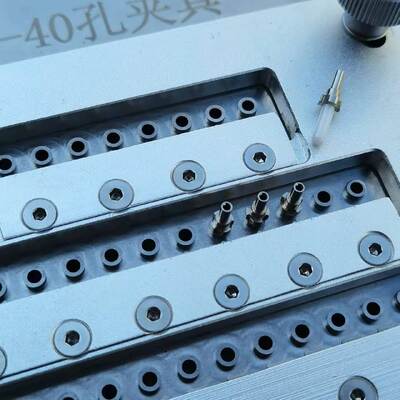

Efeito de polir

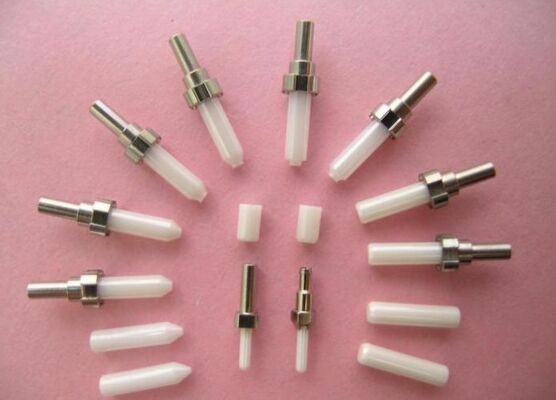

Características do material de ligação
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 3
Poluição de alta qualidade da face final sem manchas brancas, sem arranhões e bordas de fibras claramente visíveis.
Resultados do ensaio ILRL
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 4
Tipo de conector SM/UPC SM/APC MM/UPC
Perda de inserção ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perda de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Resultados dos testes de geometria
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 5
- Não, não. Parâmetros Critério UPC Critério APC
1 Raio de curvatura 5-25 mm 5-12 mm
2 Deslocamento do ápice 0-50 μm 0-50 μm
3 Altura da fibra -100 ~ + 50 μm -100 ~ + 50 μm
4 Ângulo n/a 80,00+/-0,50°
Perfil da empresa
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 6
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fundada em 2010, somos uma empresa de equipamentos de comunicação óptica que integra pesquisa e desenvolvimento, produção, serviço pós-venda e serviços técnicos.Excelente serviço pós-venda, e apoio técnico gratuito para os desafios de produção de conectores de fibra óptica.
Perguntas Frequentes
É uma fábrica ou um comerciante?
Somos uma fábrica.
Qual é o seu MOQ?
MOQ 1 peça.
Fornece serviços de amostra?
Sim, fornecemos amostras.
Como é que me vais enviar?
Nós enviamos via DHL ou FedEx em 4 a 6 dias. O tempo de entrega pode variar dependendo da quantidade do pedido.
Como é que pagamos?
Pagamento antecipado ou métodos de pagamento múltiplos, incluindo T/T e T/L.
Quanto tempo dura a garantia do seu produto?
1 ano de garantia com reparações gratuitas (excluindo consumíveis).
Fornece serviços personalizados?
Sim, fornecemos serviços personalizados de acordo com os requisitos e especificações do cliente.
Jig de polimento por fibra óptica com aço inoxidável S136 para perda de inserção ≤ 0,20 dB 7
Obtenha uma Cotação Gratuita através de Nós >>> GO

Product Highlights

Dá polimento em até 40 conectores FC/SC/ST por ciclo com perda de inserção ≤0,20dB e perda de retorno ≥55dB. O aço S136 endurecido garante durabilidade e rendimento de primeira passagem de 98-100%. Projetos personalizáveis ​​disponíveis.
