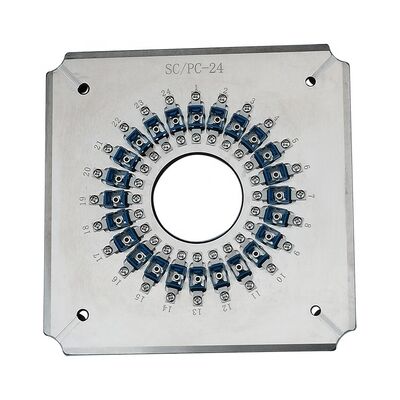

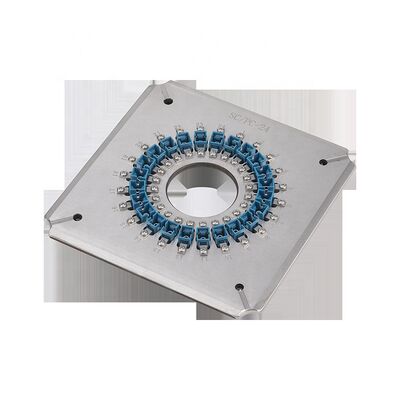

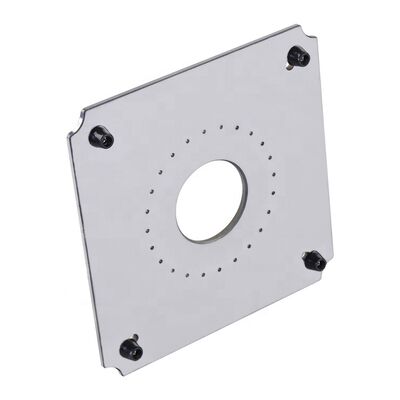

24 Port SC UPC Fixação de polimento de fibra óptica com aço inoxidável endurecido S136 e perda de inserção ≤ 0,20 dB
Detalhes do produto
| Tipo: | Máquina da produção da fibra ótica | Peso líquido: | 1,2kg |
|---|---|---|---|
| material: | Aço inoxidável endurecido s136 | Tamanho: | 174 mm x 174 mm x 26 mm |
| No. de fibra: | 24 | Perda de inserção: | ≤0.20dB |
| Perda de retorno: | ≥55dB (PC) ≥60dB (APC) | Diâmetro da fábrica: | 2,5 mm |
| Capacidade: | 24 posições | Fim-cara: | UPC |
| Tipo de conector: | SC UPC | Dimensão: | 174*174*26mm |
| Peso bruto: | 1,5 quilogramas | Raio de curvatura: | 5-25mm |
| Deslocamento de ápice: | 0-50μm | ||
| Destacar |
Dispositivo elétrico de polimento de 24 portas,Gabarito de polimento de fibra óptica S136 de aço inoxidável endurecido,Suporte de polimento de fibra para perda de inserção ≤0 |
||
Descrição do produto
- Com um comprimento de 10 mm ou mais, mas não superior a 50 mm
- Mudança fácil de carrinho com operação simples e flexível
- Alta eficiência: polida até 24, 32 ou 36 conectores por ciclo
- O rendimento da primeira passagem para a qualidade da face final atinge 98% ≈ 100%
- Estrutura IPC com compressão independente para cada conector
- Taxa de passagem de interferência ≥ 98% (normalmente 100% de acordo com as normas CEI)
- Perda de retorno UPC ≥ 55 dB, perda de inserção ≤ 0,20 dB (típica)
- Acessórios substituíveis para prolongar a vida útil

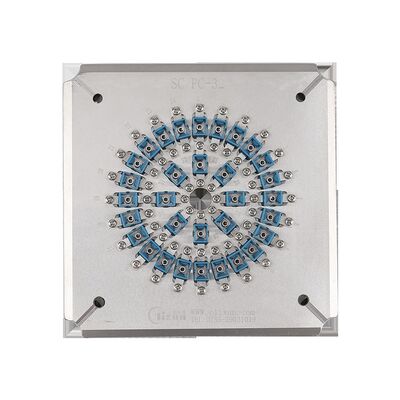

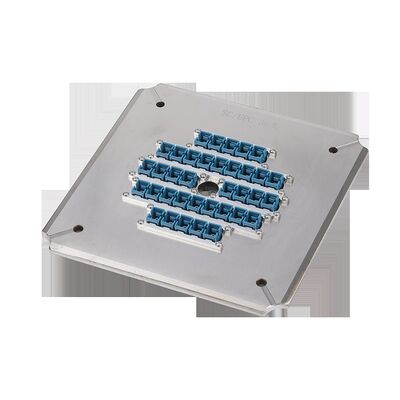

| Modelo | SC-UPC-24 | SC-UPC-32 | SC-UPC-36 |
|---|---|---|---|
| Marca | CLX | CLX | CLX |
| Tipo de conector | SC UPC | SC UPC | SC UPC |
| Figura final | UPC | UPC | UPC |
| Diâmetro da ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidade | 24 posições | 32 posições | 36 posições |
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perda de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicação | Conectores SC UPC montados para polir | Conectores SC UPC montados para polir | Conectores SC UPC montados para polir |
| Materiais | Aço inoxidável | ||
| Dimensão (L*W*H) | 174*174*26 mm | ||
| Peso líquido/peso bruto | 10,3 kg / 1,5 kg | ||
| Máquinas adequadas | Máquina de polir CLX-02E, máquina de polir Seikoh Giken SFP-550 e máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perda de inserção | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perda de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - Não, não. | Parâmetros | Critério UPC | Critério APC |
|---|---|---|---|
| 1 | Raio de curvatura | 5-25 mm | 5-12 mm |
| 2 | Deslocamento do ápice | 0-50 μm | 0-50 μm |
| 3 | Altura da fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| 4 | Ângulo | n/a | 80,00+/-0,50° |
Destaques do produto
Dispositivo de polimento de fibra SC UPC de 24 portas de alta precisão com aço S136 endurecido para maior durabilidade. Alcança perda de inserção ≤0,20dB, perda de retorno ≥55dB e rendimento de primeira passagem de 98-100%. Gabaritos personalizáveis e garantia de 1 ano.
